Коробки соединительные типа КП
Назначение
Коробки соединительные типа КП предназначены для соединения и разветвления гибких небронированных кабелей диаметром от 5,5 до 23 мм с медными жилами сечением от 0,08 до 6,0 мм2 в электрических цепях постоянного и переменного тока электроустановок напряжением до 400 В.
Общие сведения
Коробки соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
В связи с разными исполнениями вводов кабельных, применяемых в данных коробках, возможно подсоединение кабелей как в открытой, так и закрытой проводке (в металлорукаве или трубе).

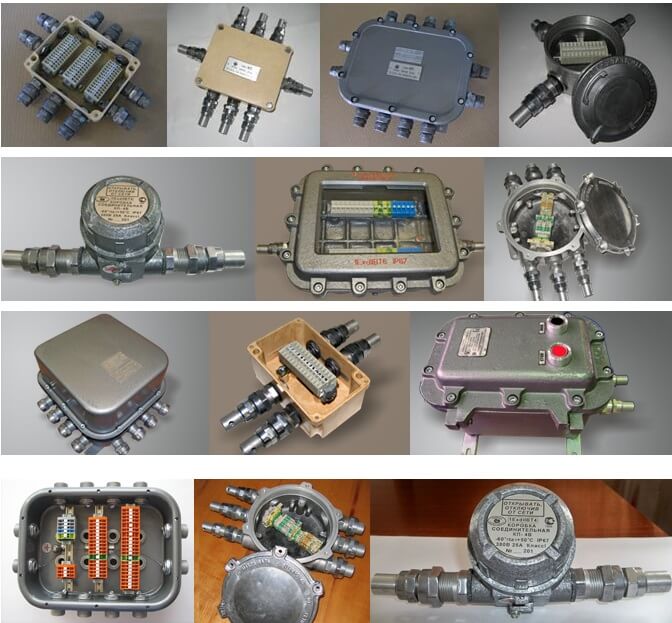

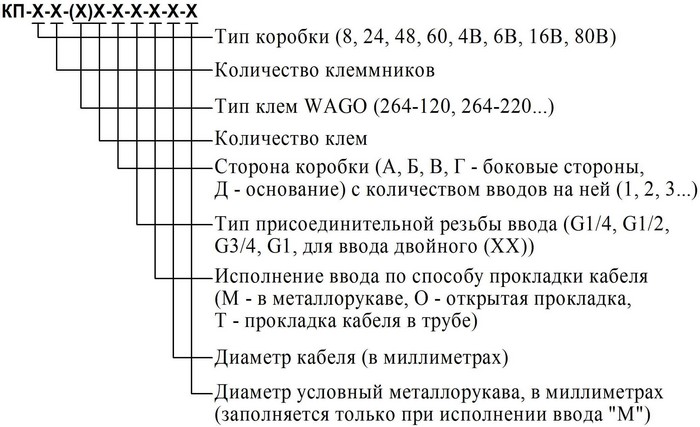

Заказ коробок производится согласно схеме условного обозначения.
Коробки соединительные типа КП могут поставляться как в сборе, так и россыпью с тем, чтобы заказчик мог разместить клеммники и вводы кабельные по собственному усмотрению. При поставке коробок в сборе, стоимость будет увеличена.
Возможна отдельная поставка вводов кабельных ВК (маркировка взрывозащиты - ЕхdIIВU/ЕхеIIU).
Основные технические данные и характеристики:
1. Габаритные размеры, мм см. таблицу 1
2. Масса, кг см. таблицу 1
3. Напряжение, В не более 400 (переменный ток), 220 (постоянный ток)
4. Сила тока, А не более 35
5. Частота переменного тока 50 Гц
6. Количество вводов см. таблицу 1
7. Количество клемм см. таблицу 1
Таблица 1. Параметры коробок соединительных типа КП
| Тип коробки | Материал корпуса и крышки | Габаритные размеры коробки (без вводов), мм | Масса коробки с вводами G1/2 и клеммниками, не более, кг | Количество клемм WAGО 264-120, шт. | Количество вводов (согласно заказа) | ||||
| G1/4, шт. | G1/2, шт. | G3/4, шт. | G1, шт. | Ввод двойной | |||||
| КП-8 | Премикс | 97x155x78 | 1,1 | до 16 | до 8 | до 6 | до 6 | до 4 | до 6 |
| КП-24 | Премикс | 152x182x82 | 2,3 | до 54 | до 12 | до 10 | до 6 | до 6 | до 8 |
| КП-48 | Сталь 10кп | 240x280x85 | 4,3 | до 90 | до 16 | до 12 | до 12 | до 10 | до 10 |
| КП-60 | Сталь 10кп | 262x272x190 | 4,5 | до 90 | до 19 | до 15 | до 11 | до 11 | до 11 |
| КП-4В | Алюм.АК-12 | 86x100x105 | 0,7 | до 6 | - | до 2 | - | - | - |
| КП-6В | Алюм.АК-12 | 125x125x90 | 1,4 | до 12 | - | до 4 | до 4 | - | - |
| КП-16В | Алюм.АК-12 | 187x206x108 | 3,2 | до 36 | до 6 | до 6 | до 6 | - | - |
| КП-80В | Алюм.АК-12 | 284x344x136 | 12,5 | до 76 | до 10 | до 10 | до 10 | - | - |
Возможно увеличение количества вводов за счет размещения на основании коробки.
