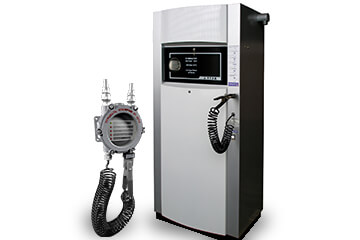

Высокопроизводительные установки УТЭД для отпуска вязких нефтепродуктов (масел)
Установки предназначены для заправки транспортных средств с объемом баков более 400 л, а также розлива нефтепродуктов вязкостью от 6 до 300 сСт в тару потребителя объёмом от 200 л при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе.
Область применения установок: автозаправочные станции - оптовая торговля нефтепродуктами, локомотивные депо-заправка тепловозов, карьеры, места заправки большегрузного транспорта, нефтебазы-наполнение бензовозов, организации занимающиеся розливом нефтепродуктов в тару при внутрихозяйственных и коммерческих учетных операциях и другие объекты, где по условиям эксплуатации, возможно, их применение.
Установки, в зависимости от исполнения, могут иметь один или два раздаточных поста.
Установки УТЭД для отпуска масел имеют различную комплектацию. С исполнениями УТЭД, производимых компанией ООО "Ливенка", а так же насосными блоками, вариантами дистанционного управления и другими предлагаемыми комплектующими Вы можете ознакомиться ниже.*
Исполнения УТЭД для вязких нефтепродуктов (масел):
| Обозначение | Наименование |
| 397.00.00.00.00 | 2УТЭД ( 2 вида топлива, 2 раздаточных крана, модульный каркас из простой стали по ГОСТ 9045-93 с клапанами СЕНС), L=4 м |
| 397.00.00.00.00-22 | 2УТЭД ( 2 вида топлива, 2 раздаточных крана, портальный каркас из оцинкованной стали по ГОСТ 9045-93 с клапанами СЕНС), L=4 м |
| 397.00.00.00.00-01 | 1УТЭД ( 1 вид топлива, 1 раздаточный кран, модульный каркас из простой стали по ГОСТ 9045-93 с клапаном СЕНС), L=4 м |
| 397.00.00.00.00-23 | 1УТЭД (1 вид топлива, 1 раздаточный кран, портальный каркас из оцинкованной стали по ГОСТ 14918-80 с клапаном СЕНС) L=4 м |
| 397.00.00.00.00-10 | 2УТЭД (2 вида топлива, 2 раздаточных крана, модульный каркас из нержавеющей стали по ГОСТ 5582-75, 2 клапана СЕНС), L=4 м |
| 397.00.00.00.00-11 | 1УТЭД (1 вид топлива, 1 раздаточный кран, модульный каркас из нержавеющей стали по ГОСТ 5582-75 с клапаном СЕНС), L=4 м |
| 397.00.00.00.00-05 | 2УТЭД ( 2 вида топлива, 2 раздаточных крана, модульный каркас из простой стали по ГОСТ 9045-93 с клапанами СЕНС), L=6 м |
| 397.00.00.00.00-22 | 2УТЭД ( 2 вида топлива, 2 раздаточных крана, портальный каркас из оцинкованной стали по ГОСТ 9045-93 с клапанами СЕНС), L=6 м |
| 397.00.00.00.00-06 | 1УТЭД ( 1 вид топлива, 1 раздаточный кран, модульный каркас из простой стали по ГОСТ 9045-93 с клапаном СЕНС), L=6 м |
| 397.00.00.00.00-23 | 1УТЭД (1 вид топлива, 1 раздаточный кран, портальный каркас из оцинкованной стали по ГОСТ 14918-80 с клапаном СЕНС) L=6 м |
| 397.00.00.00.00-07 | 2УТЭД ( 2 вида топлива, 2 раздаточных крана, модульный каркас из простой стали по ГОСТ 9045-93 с клапанами СЕНС, для заправки тепловозов), L=6 м |
| 397.00.00.00.00-02 | 1УТЭД ( 1 вид топлива, 1 раздаточный кран, модульный каркас из простой стали по ГОСТ 9045-93 с клапанами СЕНС, для заправки тепловозов), L=6 м |
| 397.00.00.00.00-15 | 2УТЭД (2 вида топлива, 2 раздаточных крана, модульный каркас из нержавеющей стали по ГОСТ 5582-75, 2 клапана СЕНС), L=6 м |
| 397.00.00.00.00-16 | 1УТЭД (1 вид топлива, 1 раздаточный кран, модульный каркас из нержавеющей стали по ГОСТ 5582-75 с клапаном СЕНС), L=6 м |
По желанию заказчика рукав может быть L = 8, 10, 12 м.
Стандартная комплектация УТЭД
- Каркас из оцинкованной стали
- Отсчетное устройство со светодиодной индикацией КУП
- Антистатический рукав раздаточный ND 38C с краном ZVF 40.1
- Поддон монтажный
- Преобразователь первичный ППО-40-0,6 с устройством съема сигнала УСС-Б-25
- Фильтр ФЖУ 40-0,6
- Электромагнитный клапан двойного действия
- БЗА-Блок заземления автоцистерн
- Кнопка Пуск-Стоп
Цена

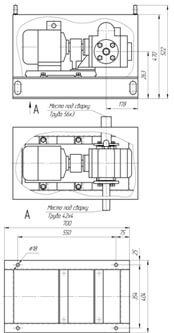

Насосные блоки
УТЭД не имеют встроенной гидравлики и используются выносные насосные блоки: монтируемыми в непосредственной близости от резервуаров с топливом или погружными электронасосами, монтируемыми непосредственно в резервуарах. При таком расположении электронасосов подводящий трубопровод "Блок насосный - пост гидравлический" постоянно находится под избыточным давлением и его длина не должна превышать 100 м.
| Обозначение | Наименование |
| 161.00.00.00-02 |
Электронасос НМШ 8-25-6,3/2,5-10; 100 л/мин; 60-300 сСт, глубина всасывания 5 м
|
| 571.00.00.00 |
Агрегат электронасосный Ш40-4-19,5/4-7; 400 л/мин; 1,7-300 сСт, глубина всасывания 5 м
|
|
Клапан КО приемный 858.36.00.00.00 ДУ-80 (Рекомендуется использовать при эксплуатации Установок с подземным резервуаром.)
| |
Сменные носики на раздаточный кран
| 76.08.00.00.00 | Носик Dу=25 мм для масла |
| 397.05.00.00.00 | Удлиненный носик Dу=40 мм |
Узел плотномера в составе УТЭД для измерения нефтепродукта по массе (Плотномер установлен на байпасе трубы условным проходом ДУ, мм, с ответными фланцами)
| Наименование | |
| 681.00.00.00 | Узел плотномера (Ду-40, Ру-0,6МПа) |
| 681.00.00.00-01 | Узел плотномера (Ду-65, Ру-0,6МПа) |
| 681.00.00.00-02 | Узел плотномера (Ду-80, Ру-0,6МПа) |
| 681.00.00.00-03 | Узел плотномера (Ду-100, Ру-0,6МПа) |
| 681.00.00.00-04 | Узел плотномера (Ду-150, Ру-0,6МПа) |
| 681.00.00.00-05 | Узел плотномера (Ду-40, Ру-1,6МПа) |
| 681.00.00.00-06 | Узел плотномера (Ду-65, Ру-1,6МПа) |
| 681.00.00.00-07 | Узел плотномера (Ду-80, Ру-1,6МПа) |
| 681.00.00.00-08 | Узел плотномера (Ду-100, Ру-1,6МПа) |
| 681.00.00.00-09 | Узел плотномера (Ду-150, Ру-1,6МПа) |
Шкаф силовой
Шкаф силовой (в дальнейшем - ШС) предназначен для электропитания и коммутации электрических устройств установок топливораздаточных УТЭД и защиты при возникновении аварийных режимов. ШС предназначен для эксплуатации при температуре окружающей среды от минус 40 до плюс 40 ºС и относительной влажности 98% при температуре 35 ºС.
ШС осуществляет пуск и остановку электронасосного агрегата (электродвигателя) под воздействием сигнала управления (~220 В) посредством электромагнитного пускателя, обеспечивает блокировку управляющих сигналов и защиту по превышению допустимых значений параметров электропитания. ШС, так же, обеспечивает электропитание управляющего контроллера установок.
| Наименование | |
| 1023.00.00.00 | Шкаф силовой (для УТЭД с блоком насосным 161.00.00.00 или 571.00.00.00) |
| 1023.00.00.00-01 | Шкаф силовой (для УТЭД с блоком насосным 161.00.00.00-02) |
Дистанционное управление УТЭД
Работой установок управляет электронное устройство - контроллер универсально-программируемый КУП, который может работать в информационной связи с:
- пультом дистанционного управления "Весна-ТЭЦ", способным обслуживать до 10 контроллеров КУП;
- кассовым аппаратом с соответствующим контроллером "Весна ТЭЦ2-3К" или "Вес-на ТЭЦ2-00", способными обслуживать до 10 контроллеров КУП;
- компьютером, через пульт дистанционного управления "Весна-ТЭЦ", оснащенным соответствующим программным обеспечением - программа управления "АРМ оператора" или имеющим разрешение на использование в составе установок.
Информация о процессе отпуска отображается на индикаторах контроллера и на мониторе компьютера. Доза продукта может задаваться как в единицах объёма или массы, так и стоимости за литр или килограмм.
Технические характеристики и габаритные размеры УТЭД
| Основные параметры | Норма | |
| 1УТЭД | 2УТЭД | |
| Наименьший расход*, дм3/мин | 50 | 50 |
| Наибольший расход*, дм3/мин. | 400 | 400 |
| Минимальное количество нефтепродукта, определяемое с нормированной погрешностью, дм3 (кг). | 50(50) | |
| Верхний предел показаний указателя разового учета, дм3 (кг). | 99999(99999) | |
| Верхний предел показаний указателя суммарного учета, дм3 (кг) | 999999(999999) | |
| Пределы допускаемой основной относительной погрешности, % - при измерении объёма δо; - при измерении массы δm. |
±0,15 (0,25) ±0,25 (0,4) | |
| Пределы допускаемой относительной погрешности устройства обработки информации установки при вычислении массы δN, %. | 0,01 | |
| Напряжение питания, Вконтроллера раздаточного поста | ||
| Частота тока, Гц | 50 ± 1,0 | |
| Вязкость измеряемой жидкости, сСт - при выпуске из производства - при тарировке на рабочей жидкости |
от 0,55 до 1,10 от 1,10 до 6,0 от 6,0 до 60,0 от 60,0 до 300 от 0,55 до 300 | |
| Потребляемая мощность, Вт, не более. | 100 | 200 |
* - Для более точной подборки комплектующих и формировании заказа предлагаем Вам заполнить опросный лист УТЭД Гарантийный срок эксплуатации ТРК - 12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
При комплектации Шкафом управления ШЭ производства ООО "Ливенка" - гарантийный срок эксплуатации ТРК увеличивается до 2 лет.
При проведении пуско-наладочных работ силами ООО "Ливенка" - гарантийный срок эксплуатации ТРК увеличивается до 3 лет. Пуско-наладочные работы по отдельному договору.
Средний срок службы колонки - не менее 12 лет.

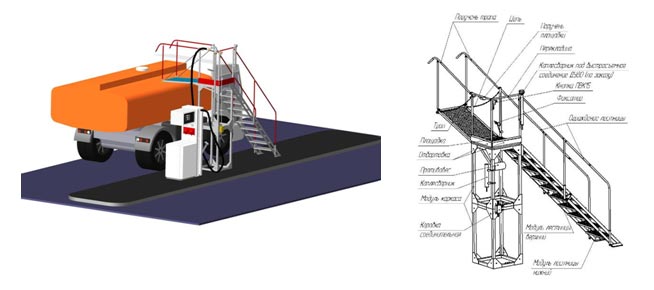

Для удобства при эксплуатации установок предлагаем Вам приобрести площадку самообслуживания.
