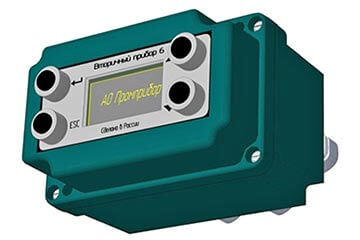

Вторичный прибор ВП-6
Вторичный прибор (ВП) - это взрывозащищенное оборудование, которое предназначено для повышения уровня автоматизации управления процессом приема, хранения, перевалки и отпуска
продукта, усовершенствования конструкции узлов учета, а также может использоваться для осуществления физической и математической обработки сигналов, полученных от первичных преобразователей измерения физических величин, отображения результатов и передачи их
устройствам «верхнего» уровня.
ВП представляет собой устройство для считывания импульсных и (или) аналоговых сигналов с первичных преобразователей измерительных устройств, определять коэффициент (Кт) корректировки входных сигналов в зависимости от фактической температуры среды, известного
коэффициента воздействия от температуры и значения контрольной (приведенной) температуры.
Основные параметры ВП-6 представлены в таблице.
| Параметр | Значение | Применение |
| Напряжение электропитания, В | (7-24)В или 220В | |
| Количество входных импульсных сигналов, шт. | 2 | |
| Тип входов импульсных сигналов | "активные" | Нагрузка- "Открытый коллектор" |
| Выходное напряжение входов импульсных сигналов, В, не менее | 12 | постоянное |
| Выходной ток входов импульсных сигналов, А, не более | 0,005 | |
| Количество входов аналоговых сигналов, шт. | 2 | |
| Тип входов аналоговых сигналов | (4-20)мА | токовый |
| Количество выходных импульсных сигналов, шт. | 2 | |
| Тип выходов импульсных сигналов | "пассивные" | "Открытый коллектор" |
| Напряжение коммутации, В, не менее | 30 | постоянное |
| Ток коммутации, А, не менее | 0,1 | |
| Количество выходных релейных сигналов, не менее, шт. | 2 | |
| Напряжение коммутации релейных выходов, В, не менее | 400 | постоянное |
| 220 | переменное | |
| Ток коммутации релейных выходов, А, не менее | 1 | |
| Количество интерфейсных каналов RS485, шт. | 2 | |
| Протокол интерфейсных каналов | MODBUS RTU | |
| Количество интерфейсных каналов 1-Wire, шт. | 1 | Для DS18S20 |
| Количество необнуляемых электронных сумматоров, не менее | 2 | |
| Количество обнуляемых электронных сумматоров, не менее | 2 | |
| Количество разрядов сумматоров, не менее | 12 | двоичные |
| Количество коэффициентов перевода значений в физические единицы, шт.,не менее | 8 | |
| Количество разрядов коэффициентов, не менее | 6 | десятичные, с "плавающей" запятой |
Вторичный прибор обеспечивает:
- прием импульсных сигналов по двум каналам;
- прием аналоговых токовых сигналов по двум каналам;
- прием цифровых сигналов по двум или более каналам;
- прием и хранение параметров обработки сигналов энергонезависимой памяти;
- ввод необходимых параметров и настройку режимов работы посредством клавиатуры;
- математическую обработку полученных сигналов (перевод в заранне определенные единицы физической величины);
- корректировку значений физической величины в зависимости от воздействия внешних условий (при необходимости);
- накопление и сохранение порученных результатов в энергонезависимой памяти;
- отображение текущего состояния и результатов выполняемых функций;
- выдачу на частотно-импульсные выходы сигналов, соответствующих результатам выполняемых функций;
- выдачу на релейные выходы сигналов, соответствующих результатам выполняемых функций;
- выдача по каналу связи данных, соответствующих результатам выполняемых функций;
- внутреннюю функциональную диагностику работоспособности;
- присвоение и сохранение индивидуального номера в составе системы.
