Установки для учета СУГ УИЖГЭ
Установки для учета СУГ УИЖГЭ-АЦ предназначены для оперативного учета сжиженного углеводородного газа (СУГ) при сливе/наливе газовозов.
Установка УИЖГЭ-АЦ50 устанавливается в технологических отсеках автомобильных цистерн, перевозящих сжиженные углеводородные газы (СПБТ) и служит для измерения количества газа при сливе на АГЗС в резервуары хранения или в резервуары автономных систем газоснабжения.

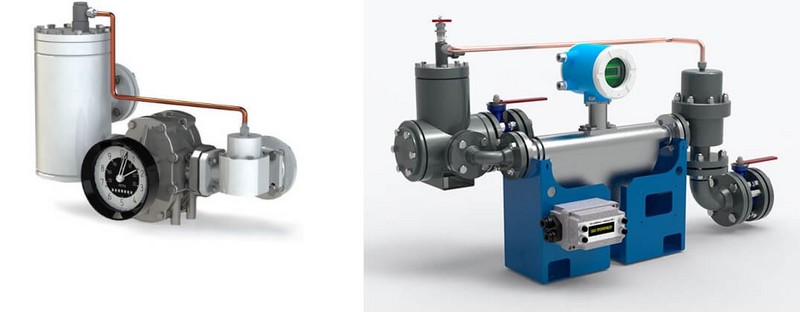

Установка УИЖГЭ-АЦ50 представляет собой открытую измерительную линию с фильтром-газоотделителем, массовым или объемным расходомером, дифференциальным клапаном и ручной запорной арматурой.
В качестве массового расходомера в составе установки используется массомер МЛ производства АО «Промприбор», а в качестве объемного – счетчик жидкости ППО-40.
По своим техническим характеристикам данная установка полностью соответствует распространенному импортному аналогу - расходомеру LPM-200.
Основные технические характеристики
| Рабочее давление, мПа | 1,6 |
| Диапазон расхода, м3/ч | от 2,5 до 25 |
| Относительная погрешность, % | 0,5 |

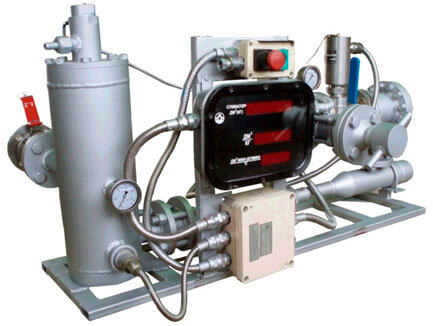

В более функциональном варианте, установка комплектуется электромагнитной запорной арматурой и взрывозащищенным блоком управления с функциями задания дозы и считывания корпоративных карт.
В качестве средства поверки используются установки поверочные средств измерений объёма или массы сжиженных углеводородных газов УПМ-СГ 150-0,1:МВТ, номинальной вместимостью 150, 500, 1000 дм3.
