Установки измерения объема или массы сжиженных газов "УИЖГЭ" для СУГ на АГЗС
На протяжении последних лет специалистами группы компаний АО "Промприбор" проводились работы по проектированию, изготовлению и испытаниям газонараздаточных колонок - установок УИЖГЭ с гидравликой напорного типа, способными учитывать и производить отпуск сжиженных углеводородных газов (СУГ) на коммерческих АГЗС в единицах объёма (литры) и единицах массы (килограммы).
После проведения длительных испытаний в условиях нашего производства мы готовы к серийному выпуску такого оборудования.
Установки измерения объема или массы сжиженных газов УИЖГЭ - высокотехнологичное оборудование, являющееся средством измерения, применение которого позволяет решать комплекс задач на АГЗС, в том числе:
- Обеспечить высокую точность выдачи СУГ при отпуске в единицах объема и массы с погрешностью не ниже ±0,5% во всём диапазоне расходов и температур эксплуатации;
- Организовать надежную программную и электронную защиту от вмешательства из вне как в блок управления УИЖГЭ (ГНК), так и в каналы передачи информации между ГНК и АСУ АГЗС;
- Организовать и вести сквозной учёт в единицах массы на всех этапах перевалки и реализации СУГ;
- Получать информацию о качестве продукта, отпускаемого через Ваши ГНК.

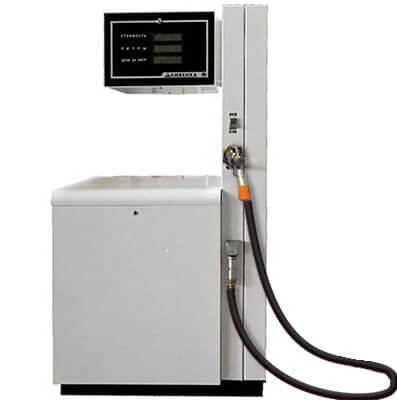

- Установка измерения объема или массы сжиженных газов УИЖГЭ
- Установка УИЖГЭ комплектуется массовым расходомером кориолисового типа, все составные части установки выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТР ТС 012/2011.
Технические характеристики:
Основные параметры и характеристики установок приведены в таблице 1.
Таблица 1.
| Параметры | Норма |
| Диаметр условного прохода, мм | 20 |
| Минимальное давление, МПа | 0,25 |
| Рабочее давление, МПа | 1,6 |
| Максимальное давление, МПа | 2,5 |
| Минимальный расход, м3/ч | 0,6 |
| Максимальный расход, м3/ч | 3,0 |
| Температура измеряемой жидкости, 0С | от минус 40 до плюс 50 |
| Тип измеряемой жидкости | СУГ |
| Кинематическая вязкость измеряемой жидкости, мм2/с (сСт) | от 0,18 до 0,55 |
| Пределы допускаемой относительной погрешности УИЖГЭ при измерении объема и массы во всем диапазоне рабочих температур, % | ±0,5 |
| Минимальный измеряемый объем, дм3 | 10 |
| Минимальная измеряемая масса, кг | 5 |
| Тип отсчетного устройства | электронный блок управления (БУИ или КУП) |
| Интерфейс связи с внешним устройством | RS-485 или ИРПС |
| Протокол обмена данными с внешними устройствами управления | Modbus RTU или Ливны |
| Дискретность показаний отсчетного устройства, дм3 или кг, не более: | |
| - разового учета | 0,01 |
| - суммарного учета | 1 |
| Верхний предел показаний отсчетного устройства, дм3 или кг, не менее: | |
| - разового учета | 999,99 |
| - суммарного учета | 999999 |
| Напряжение питания, В | |
| Габаритные размеры, мм | См. приложение А |
Состав изделия, основные узлы

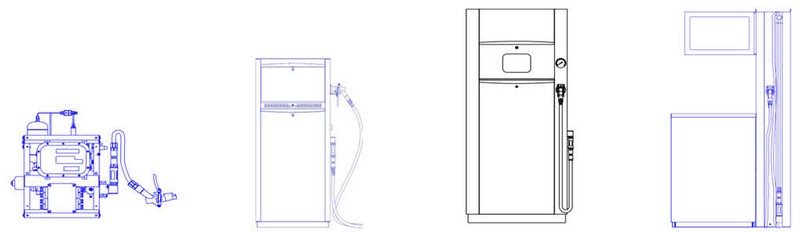

Установки состоят из корпуса, электронного блока управления и гидравлического модуля. В зависимости от требования Заказчика установки производятся в 4 основных вариантах каркасов, которые изготавливаются из оцинкованной или нержавеющей стали и окрашиваются в корпоративные цвета компании - Заказчика.
Цена
Описание основных узлов:
Электронный блок управления
Электронный блок управления предназначен для управления процессом отпуска СУГ и имеет связь с внешними устройствами управления (пульт, компьютер). Опционально возможна комплектация установок блоком управления, оснащенным устройством для идентификации с помощью прокси-карт и клавиатурным модулем преднабора дозы, либо отдельным клавиатурным модулем для задания дозы отпуска непосредственно с места заправки.
Гидравлический модуль установки учета СУГ состоит из следующих основных узлов:
- фильтра;
- газоотделителя (газоконденсатора);
- массового расходомера кориолисового;
- типа;
- клапана дифференциального;
- клапана электромагнитного;
- запорной арматуры и обвязки.
Фильтр очистки СУГ состоит из корпуса, основания, сменного фильтрующего элемента и сливной пробки. Тонкость фильтрации от 10 до 15 мкм. На корпусе фильтра указано направление потока.
Газоотделитель состоит из корпуса, обратного клапана, штуцера и входного патрубка. Поток сжиженного газа поступает в газоотделитель через нижний штуцер, заполняя его объем, до тех пор пока не достигнет скоростного клапана, который присоединен к штуцеру. Скоростной клапан перекрывает отверстие возврата паровой фазы. При этом часть паровой фазы, через штуцер возвращается обратно в емкость, а часть конденсируется и превращается в жидкость. Объем газоотделителя составляет 2 л.
Скоростной клапан служит для регулирования отвода паровой фазы из газоотделителя в емкость хранения. Скоростной клапан перекрывается при появлении жидкости в газовозвратном трубопроводе при определенном расходе.
Дифференциальный клапан предназначен для перекрытия линии выдачи СУГ при попадании паровой составляющей в жидкую фазу СУГ за счет закрытия затвора из-за разницы давления.
Электромагнитный клапан служит для снижения расхода и окончательного перекрытия потока продукта по команде управляющего контроллера. Клапан открывает поток сжиженного газа в начале заправки автомобиля и перекрывает его при выдаче заданной дозы. Во избежание гидроударов, возникающих при резком открытии и закрытии трубопровода, электромагнитный клапан позволяет устанавливать минимальный расход (от 3 до 4 л/мин) в начале и в конце заправки.
Массовый счетчик-расходомер позволяет производить измерение массы, объема, плотности и температуры проходящего через него продукта и передавать измеренные значения по интерфейсу связи на контроллер управления.
Предохранительный клапан служит для предотвращения избыточного давления в гидравлической системе установки и состоит из корпуса, клапана, пружины, регулировочной шайбы, штуцера
Кран раздаточный газовый КРГ предназначен для присоединения установки к баллону автомобиля. Кран оснащается поворотной муфтой, имеющей резьбовую часть для подключения раздаточного рукава.
Индикатор потока – устройство позволяющее производить визуальный контроль за потоком выдаваемого установкой сжиженного газа при заправке и контролировать заполнение гидравлической системы.
Для подачи СУГ к установкам УИЖГЭ-20 рекомендуем применять электронасос КМВГ производства АО «Промприбор»
Электронасос КМВГ 40-25-150Е - консольный моноблочный вихревой газовый одноступенчатый насос, предназначен для перекачивания сжиженных углеводородных газов и других маловязких летучих низкокипящих жидкостей температурой от - 40°С до + 50°С, вязкостью до 0,55х10-6м2/с (0,55сСт), плотностью до 600 кг/м3.
Насос имеет двойне торцевое уплотнение и систему охлаждения сосуд-бачек. Электронасос комплектуется асинхронным электродвигателем АИМ-100 мощностью 5,5кВт.
Электронасос КМВГ может применяться во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.9-9
