Топливораздаточные колонки "Ливенка" серия "МИНИ"
Из производимого ООО "Ливенка" модельного ряда топливораздаточных колонок ТРК Ливенка серии "МИНИ" является идеальным решением для ведения внутрихозяйственного учета топлива на промышленных и в сельскохозяйственных предприятиях. Высокое качество и доступная цена серии "МИНИ" дают дополнительный импульс для развития Вашего бизнеса.
Топливораздаточная колонка Ливенка серии "МИНИ" проектировалась с учетом жестких условий эксплуатации. В ее состав входит унифицированная гидравлика, которая оснащена:
- самовсасывающим электронасосом БШМ, применение двойного торцового уплотнения в насосе и отсутствие ременной передачи исключает быстрый износ рабочих деталей;
- клапаном двойного действия поршневого типа;
- измерителем объема ППО-25 или ПЖ 2-25. Высокая точность и износостойкая работа счетчиков достигается за счет уменьшения количества трущихся деталей и уплотняемых поверхностей.
Конструкция ТРК проста в обслуживании. Минимальное количество узлов облегчает сервисные работы. Для удобства монтажа бензоколонки Ливенка серии "МИНИ" в комплект поставки включен сильфон Ду40. Уменьшение габаритных размеров ТРК существенно снижают стоимость транспортных расходов на доставку.
Стандартные исполнения ТРК серии Мини, выпускаемых ООО "Ливенка"
| Обозначение ТРК | Кол-во видов топлива | Кол-во кранов раздаточных | Производительность | Тип гидравлики |
| С ручным управлением и стрелочным указателем топлива ППО-25 | ||||
| 1КЭД "Ливенка-41101ММН | 1 | 1 | 1*50 л/мин | Всасывающая |
| С дистанционным управлением и стрелочным указателем топлива в комплекте с ПДУ "Весна-ТЭЦ-1" | ||||
| 1КЭД "Ливенка-41101МдМН | 1 | 1 | 1*50 л/мин | Всасывающая |
| С дистанционным управлением и электронным указателем топлива КУП-2, счетчик ПЖ 2-25 | ||||
| 1КЭД "Ливенка-41101СМН" | 1 | 1 | 1*50 л/мин | Всасывающая |
| 1КЭД "Ливенка-41201СМН" | 1 | 2 | 2*50 л/мин | Всасывающая |
| 1КЭД "Ливенка-41111СМН" | 1 | 1 | 1*100 л/мин | Всасывающая |
По отдельному заказу возможно исполнение ТРК с напорным типом гидравлики без встроенного электронасоса. Для подачи топлива из резервуара к ТРК рекомедуем применять агрегаты напорно-всасывающие выносные АНВВ-50 (100), агрегат насосный погружной АНП-10.
Основные параметры
| Наименование параметра | Ливенка 41101 ММН | Ливенка 41101 МдМН | Ливенка 41101 СМН | Ливенка 41111 СМН |
| Тип отсчетного устройства ТРК | Механическое | Механическое с дистанцион. управлением | Электронное | |
| Номинальный расход, л/мин | 50+5 | 100+10 | ||
| Основная допускаемая относительная погрешность, % | +0,5 | 0,25 | 0,25 | |
| Тонкость фильтрования, мкм | 20 | 20 | ||
| Мощность электронасоса, кВт | 0,55 | 1,1 | ||
| Напряжение питания контроллера КУП (электронного отсчетного устройства) | - | - | 220+10%-15% | |
| Напряжение питания электронасоса, В | ~380+10%-15% | |||
| Дискретность задания дозы отпуска, л. | - | 0,01 | ||
| Тип отсчетного устройства: - суммарного учета - разового учета |
Стрелочное со сбросом на ноль; Роликовое |
Электронное | ||
| Длина раздаточного рукава, м | 3,5 | |||
| Масса, кг, не более | 80 | 100 | ||
| Габаритные размеры, мм., не более | 390х680х1550 | |||
Основные модели ТРК "Ливенка" серии "МИНИ"
| ТРК 1КЭД Ливенка 41101 СМН 421.00.00.00-31 | ТРК 1КЭД Ливенка 41101СМН 421.00.00.00-68 |
ТРК 1КЭД Ливенка 41101СМН/76 | ТРК 1КЭД Ливенка 41101СМН/77 | |

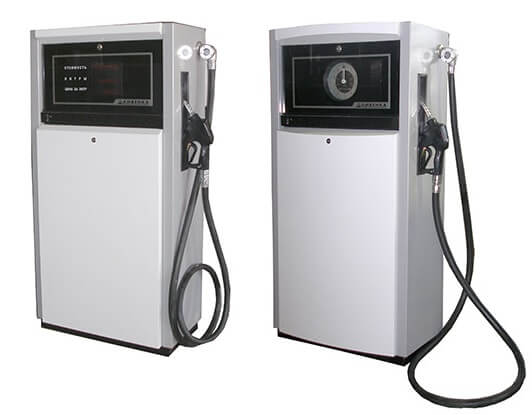

| Внешний вид |  |
 |
 |
 |

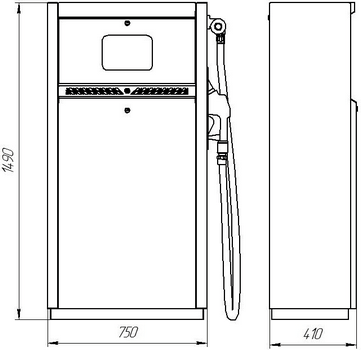

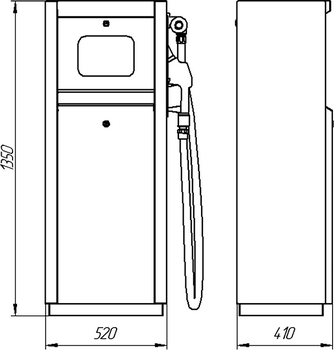

| Габаритные размеры |  |
 | ||
| Кол-во видов топлива | 1 | |||
| Кол-во кранов раздаточных | 1 | |||
| Кол-во обслуживаемых сторон | 1 | |||
| Производительность технические характеристики |
50 л/мин, 380 В, 50 Гц Электронасос БШМ-50, Измеритель объема ПЖ, клапан двойного действия, фильтр грубой и тонкой очистки | |||
| Присоединение | сильфон Ду40 | Проставка с фланцем | сильфон Ду40 | сильфон Ду40 |
| Тип отсчетного устройства | СДИ, 3-х строчное | СДИ, 1 строчное | СДИ,1 строчное | СДИ, 3-х строчное |
| Рукав раздаточный | 3,5 м | |||
| Класс точности | 0,25 | |||
| Тонкость фильтрации | 20 мкн | |||
