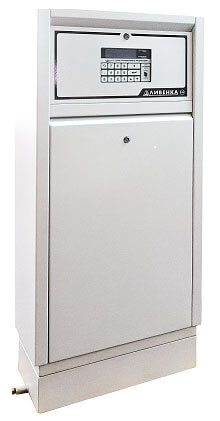

ТРК рудничная взрывозащита
Описание
На протяжении 2018-2021г.г. специалистами группы компаний компании проводились работы по проектированию, изготовлению и испытаниям топливораздаточных колонок - "Ливенка-РВ" (далее ТРК).
Стационарные интерфейсные топливораздаточные колонки серии 1КЭД «ЛИВЕНКА», 2КЭД «ЛИВЕНКА» предназначены для измерений количества нефтепродукта (бензин, дизельное топливо, керосин, масло с кинематической вязкостью от 6 до 300сСт), в единицах массы (килограммы) и объема или объема (литры) при его выдаче в баки транспортных средств и тару потребителя. ТРК могут применяться как для внутрихозяйственных, так и для коммерческих учетных операций.
Применение
ТРК могут применяться в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли, атмосфера которых может содержать, кроме рудничного газа, значительное количество взрывоопасных газовых смесей, отнесенных к категориям IIА и IIВ с температурным классом Т4…Т1 по ГОСТ Р МЭК 60079-20-1 в соответствии с маркировкой взрывозащиты. Составные части колонок, и их электрооборудование выполнены во взрывозащищенном исполнении и соответствуют условиям эксплуатации в части требований взрывозащиты.
В конструкции колонок с уровнем Мb не применяются неметаллические (неэлектропроводящие) материалы, образующие наружную оболочку и способные накапливать заряды статического электричества.
Преимущества
ТРК серии "Ливенка-РВ" - высокотехнологичное оборудование, являющееся средством измерения, применение которого позволяет решать комплекс задач на АЗС и имеющее ряд преимуществ:
- I группа взрывозащищенного электрооборудования по ГОСТ 31610.0-2014 (IEC 60079-0:2011)
- возможность применения во взрывоопасных зонах, опасных по рудничному газу и пыли в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, таких как подземные шахты и их наземные строения, рудники, карьеры и горно-обогатительные комбинаты;
- в конструкции не применяются неметаллические (неэлектропроводящие) материалы, образующие наружную оболочку и способные накапливать заряды статического электричества;
- антистатические рукава с раздаточными кранами из нержавеющей стали;
- отсутствие влияния внешних факторов, стабильно высокая точность и объективность измерения независимо от времени года и на протяжении всего срока службы;
- корпус (каркас) колонки - оцинкованная или нержавеющая сталь с возможностью нанесения дополнительных антикоррозионных и декоративных покрытий. Материалы, применяемые при изготовлении каркасов, обладают стойкостью к воздействию окружающей среды и перекачиваемому продукту, что в свою очередь, значительно продляет срок эксплуатации оборудования;
- простота конструкции и отсутствие сложных подвижных частей и механизмов, работа которых влияет на точность измерений и находится в жесткой зависимости от температуры, скорости измеряемого продукта и степени его очистки;
- экономия на запасных частях;
- увеличенный срок службы - до 15 лет;
- надёжная программная и электронная защита ТРК и передаваемой информации в АСУ АЗС;
- учет нефтепродукта, как в единицах объема, так и в единицах массы ТРК комплектуется массовым расходомером МЛ собственного производства;
- выдача от одного до пяти видов топлива, оснащение до десяти раздаточных кранов в зависимости от корпуса ТРК;
- ТРК имеют климатическое исполнение в соответствии с ГОСТ 15150-69: У1, ХЛ1, УХЛ1.
Технические характеристики
Основные параметры и характеристики колонок приведены в таблице
| Наименование параметра (характеристики) | Значение |
| Пределы допускаемой основной относительной погрешности измерений объема, % | ±0,25 |
| Пределы допускаемой основной относительной погрешности измерений массы, % | ±0,25 |
| Номинальный расход, при выдаче через один раздаточныйрукав, ±10 %, л/мин: | от 0 до 400* |
| Минимальная доза выдачи через один расходомер, л | 1 – при расходе 10-20 л/мин; 2 – при расходе 50 л/мин; 10 – при расходе выше 100-150 л/мин; 50 – при расходе выше 200 л/мин |
| Верхний предел показаний указателя разового учета, л, не менее | 999,99** |
| Верхний предел показаний электронного указателя суммарного учета, л, не менее | 999999,99** |
| Верхний предел показаний электромеханического указателя суммарного учета, л, не менее (при наличии) | 9999999 |
| Цена деления электронного указателя суммарного учета, л | 0,01 |
| Нормальные условия измерений: - температура окружающей среды, ˚С - относительная влажность, % - атмосферное давление, кПа |
20 ±5 от 30 до 80 от 84 до 106 |
| Нормированные (рабочие) условия измерений: - температура окружающей среды, ˚С - относительная влажность, %, при 25 ˚С - температура выдаваемого топлива, ˚C: 1) бензина 2) для дизельного топлива и керосина 3) масел |
от минус 40 до плюс 50*** от минус 40 до температуры начала кипения от минус 40 ˚C (или температуры помутнения/ кристаллизации) до плюс 50 ˚C; от плюс 6 ˚C до плюс 50 ˚C. |
| Напряжение питания отсчетного устройства установки, В | ~220+10%-15% (IT сеть с изолированной нейтралью) |
| Напряжение питания привода насоса, В (для установок с всасывающей системой подачи) | ~380 +10% -15% |
| Частота переменного тока, Гц | 50 ± 1,0 |
| Физический интерфейс связи | RS-485 |
| Протокол обмена данными | Modbus RTU |
| Степень защиты блока электроники от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013), не менее | IP54 |
| Длина раздаточного рукава, м, не менее | 3,5 |
| Габаритные размеры мм | В зависимости от модели ТРК |
| Масса, кг | В зависимости от модели ТРК |
| Полный средний срок службы, лет, не менее | 12 |
| Примечания: | |
* - для колонок с напорной системой подачи продукта номинальный расход определяется техническими характеристиками электронасоса и всасывающего и напорного трубопроводов.
** - количество разрядов может быть увеличено в зависимости от модели отсчетного устройства и записанного в него программного обеспечения. Предел допускаемой основной относительной погрешности при измерении минимальной дозы должен быть удвоен.
При выпуске из производства, вводе в эксплуатацию, а так же в процессе эксплуатации ТРК должны подвергаться поверке в соответствии с требованиями методики МП 208-090-2018 с изменением № 1 «ГСИ. Колонки топливораздаточные 1КЭД «Ливенка», 2КЭД «Ливенка».
Управление ТРК
Управление работой ТРК может осуществляться по одному из следующих вариантов:
- Автономный режим управления от кнопки Пуск/Стоп до предустановленного или максимального значения дозы, либо до остановки по нажатию кнопки Пуск/Стоп (отпуск без задания дозы с внешнего устройства).
- Режим управления от местного блока клавиатуры на отсчетном устройстве колонки. Задание дозы отпуска производится на клавиатуре ТРК. При этом возможно введение режима дополнительной идентификации оператора по карте стандарта Em-marine перед заданием дозы на встроенном считывателе карт.
- Режим управления от внешнего пульта-терминала типа БУИ-5 (во взрывозащищенном исполнении) по интерфейсу связи RS-485.
- Режим управления от компьютерной системы управления «АРМ оператора налива» по интерфейсу связи RS-485.
Наиболее подходящий режим управления работой установки оговаривается Заказчиком при оформлении заказа для комплектации и конфигурирования оборудования при выпуске из производства.
Для минимизации проливов продукта при техническом обслуживании и ремонтах установки комплектуются монтажным поддоном, имеющем штуцер для подключения к дренажной емкости, штатный каплесборник, обеспечивающий фиксацию раздаточного крана в гаражном положении и сбор возможных проливов, вводные устройства для подключения электрических кабелей.
Для удобства монтажа вынесенного электронасоса в состав установок включен технологический отсек для подключения внешнего электронасоса, всасывающего и напорного трубопроводов, состоящий из: монтажной рамы, установленной на поддоне для сбора проливов, предварительного фильтра грубой очистке продукта, всасывающего и напорного патрубков с фланцевым присоединением, защитного кожуха.

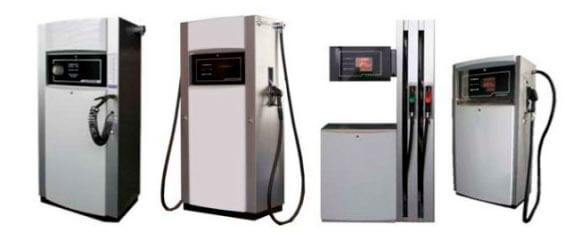

Типы изготавливаемых корпусов ТРК серии "Ливенка-РВ"
Общий ресурс ТРК составляет около 20 млн.литров!
Гарантийный срок эксплуатации ТРК - 12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
При проведении пуско-наладочных работ силами ООО "Ливенка" - гарантийный срок эксплуатации ТРК увеличивается до 3 лет. Пуско-наладочные работы по отдельному договору.
Удобство при эксплуатации. Простота обслуживания.
В ТРК Ливенка применен принцип компоновки узлов, при котором любой узел является легко доступным с любой стороны. При проведении планового осмотра и плановых ремонтов нет необходимости слива топлива из всей ТРК при работе только с одним узлом. Система клапанов обратных в ТРК позволяет производить слив только из нужного узла. Отсутствие точек смазки позволяет содержать ТРК в опрятном виде и без дополнительного вмешательства. Минимальные параметры настойки ТРК при запуске позволяют упростить и сократить срок ввода ТРК в эксплуатацию.
Независимо от типа ТРК: напорная или всасывающая, в ТРК применена унифицированная гидравлика позволяющая использование одинаковых узлов. В ТРК с напорной гидравликой изначально входят краны шаровые на каждый вид топлива, позволяющие оперативно произвести перекрытие трубопровода и соответственно прекращение подачи топлива через ТРК.
ТРК поставляются в комплекте с монтажным поддоном.
Рациональное соотношение "ЦЕНА-КАЧЕСТВО"
ТРК Ливенка изначально предусматривалась для использования отечественными потребителями, что и повлияло на формирование стоимости изделий, так как перед нами не стоит цель максимального завышения цены, связанной с использования продвинутой торговой марки или хорошей репутации. В цене ТРК Ливенка нет импортных пошлин на ввоз деталей и комплектующих, нет транспортных расходов на доставку из других стран, различных схем растаможки узлов с их оплатой, нет средств идущих на развитие зарубежных производств. ТРК Ливенка по надежности и эксплуатационным характеристикам не уступает зарубежным аналогам, однако имеет более благоприятную стоимость для поддержки Вашего бизнеса. Для нас владельцы АЗС не источник наживы, а полноправные коллеги и партнеры.
Рациональные эксплуатационные затраты.
Средние затраты на ремонт и обслуживание в первый год являются нулевыми, при правильной эксплуатации, так как в стоимость ТРК изначально включены необходимые для бесперебойной работы расходные материалы: фильтры тонкой очистки, комплекты РТИ, комплекты монтажных и крепежных соединений.
Помимо производства предприятие осуществляет пуско-наладочные работы, сервисное обслуживание своей продукции либо самостоятельно, либо с помощью специализированных сервисных центров.
ТРК ЛИВЕНКА - КАЧЕСТВО ПО ДОСТУПНЫМ ЦЕНАМ!
