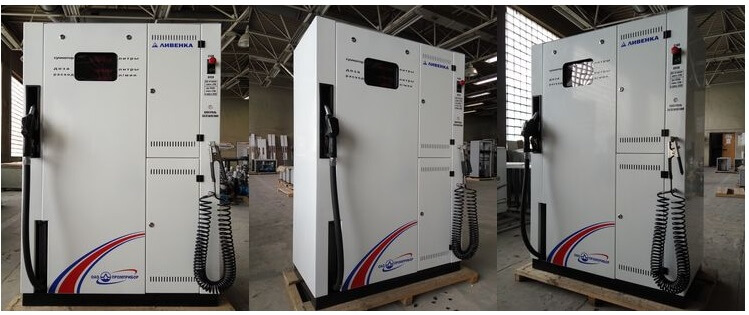

ТРК "Ливенка-КАЗС"

Комплектация установки:

- ТРК - 50 л\мин

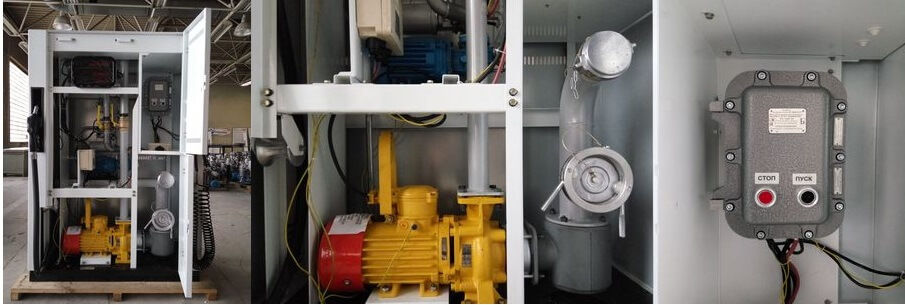

- электронасос на слив с узлом слива

- взрывозащищенный шкаф

При сливе из бензовоза предусмотрено 2 варианта крепления:

1) Сливная муфта(в комплект поставки входит ниппель-ёрш) в случае, если на рукаве слива бензовоза установлен патрубок приемный

2) Быстроразъемное соединение в случае, если на рукаве забора бензовоза установлена ответная часть БРС

Взрывозащищенный шкаф с дополнительной дин-рейкой

для монтажа электроники уровнемера

Параметр

Значение

Примечания

Количество видов продукта

1; 2

опционально

Количество линий приемки (наполнения)

1; 2

Количество линий выдачи

1; 2

Производительность линий наполнения, м³/ч

30-45

Производительность линий выдачи, л/мин

30-50; 80-100

Потребляемая мощность насоса линии наполнения, кВт

3

Потребляемая мощность насоса линии наполнения, кВт

0,55; 1,1

Напряжение питания, В

380

Тонкость фильтрации линии наполнения, мкм

100; 200

Тонкость фильтрации линии выдачи, мкм

20

Основная допустимая относительная погрешность при выдаче доз продукта, %

0,25

Минимальная доза отпуска с допустимой величиной относительной погрешности, л

2

Цена деления указателя разового учета, л

0,01

Максимальное значение указателя разового учета, л

9999,99

Цена деления указателя суммарного учета, л

0,01

Максимальное значение указателя суммарного учета, л

999999,99

Габаритные размеры, мм:
- ТРК на 1 вид продукта
- ТРК на два вида продукта

1100х1700х550
1400х1700х550

Масса, кг, не более
- ТРК на 1 вид продукта
- ТРК на два вида продукта

250
350

Состав изделия

Гидравлический блок линии приемки (наполнения) в составе:
- электронасос КМ80-65-140Е (45х15)
- фильтр очистки продукта
- обратный клапан Ду80
- быстроразъемное соединение с поворотной муфтой
- быстроразъемное соединение с кулачковой муфтой
- муфта сливная типа МС-80
- кран шаровый
- огнепреградитель

1
1
1
1
1
1
1
1; 2
1; 2

2 - для двухпродуктовой ТРК

Гидравлический блок линии выдачи в составе:
- электронасос БШМ-50 (БШМ-100)
- фильтр тонкой очистки топлива
- клапан электромагнитный
- измеритель объема
- кран раздаточный в комплекте с рукавом и системой втягивания рукава

1
1; 2
1; 2
1; 2
1; 2
1; 2

2 – для двухпродуктовой ТРК

Система управления в составе:
- контроллер КУП
- датчик положения раздаточного крана
- устройство контроля заземления УЗА при сливе
- пост управления ПВК для включения/отключения насоса линии наполнения

1
1
1
1
1

Система электропитания и защиты
- шкаф силовой во взрывобезопасном исполнении укомплектованный устройствами управления и защиты (эл.магнитный пускатель, автоматические выключатели);
- клеммные коробки во взрывобезопасном исполнении

1
1
1

Каркас из оцинкованной стали, окрашенной порошковой краской, в комплекте с поддоном, обеспечивающим сбор проливов при обслуживании и ремонте

1

Дополнительные опции

Комплектация системой измерения уровня продукта в топливных резервуарах

Комплектация датчиком предельного уровня

Комплектация приборами контроля герметичности межстенного пространства

(для двухстенных резервуаров)

Комплектация прибором учета продукта при приемке

Комплектация системой автоматизированной выдачи и учета продукта по картам с передачей данных в офис

Комплектация ответными штуцерами и рукавами для подключения к линии наполнения

Комплектация системой освещения
