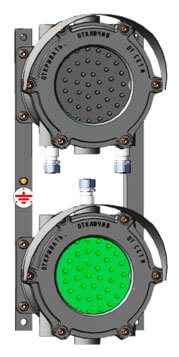

Светофор 2387.00.00.00.00
Назначение
Светофор предназначен для регулирования движения транспортных средств.
Светофор относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и применяется во взрывоопасных зонах 1 и 2 с категориями взрывоопасной смеси IIА, IIВ по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Светофор предназначен для эксплуатации в районах с умеренным климатом (У), категории размещения 2 по ГОСТ 15150-69 для работы при температуре окружающего воздуха от минус 40 °С до плюс 50 °С при атмосферном давлении от 84 до 107 кПа и относительной влажности воздуха до 95 %.
Технические характеристики
| Наименование параметра | Значение |
| Напряжение питания U, B | ~220 |
| Частота переменного тока, Гц | 50 |
| Номинальный ток, А | 0,03 |
| Предельная мощность потребления, Вт | 5 |
| Минимальная сила света сигналов, кд: - Красный - Зеленый |
100 100 |
| Угол наблюдения (оптимальный), ° | 20 |
| Средняя наработка на отказ, ч | 20000 |
| Полный срок службы, лет, не менее |
10 |
| Защита от влаги и пыли по ГОСТ 14254-2015 (IEC 60529-2013) | IP 67 |
| Маркировка взрывозащиты по ГОСТ IEC 60079-1-2013 | 1Ex db llB T4 Gb |
Устройство и работа

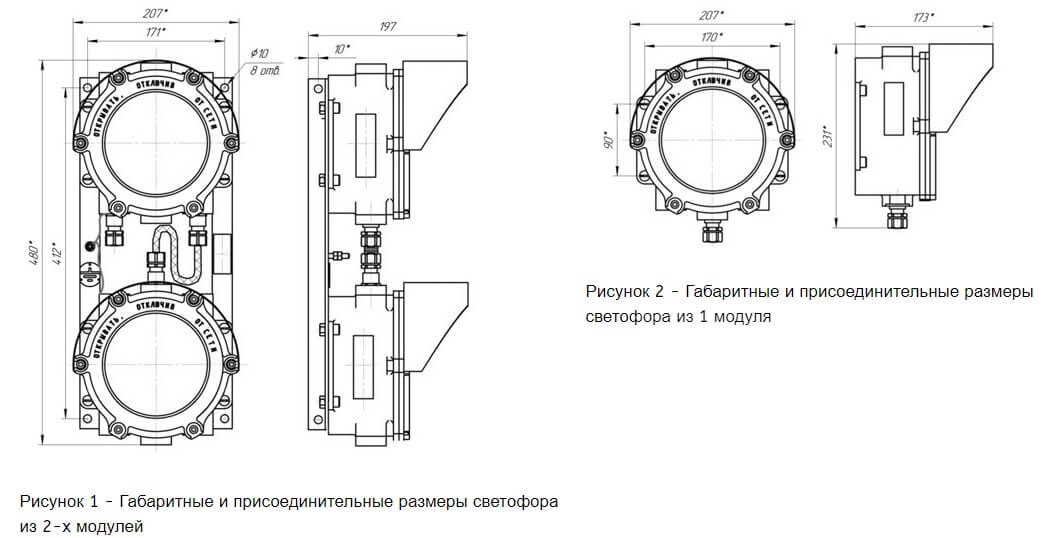

Светофор выполнен в виде модульных конструкций и может содержать один или два модуля.
Модуль светофора состоит из оболочки, образованной корпусом и крышкой, соединённых болтами. В корпусе установлены плата индикации и блок питания. Подключение светофора осуществляется через клеммы кабелем диаметром от 5,5 до 7 мм через ввод кабельный. Крышка имеет смотровое окно для панели с набором светодиодных индикаторов.
Цвет сигнала светофора, состоящего из 2-х модулей: красный и зеленый.
Цвет сигнала светофора, состоящего из 1 модуля: красно/зеленый.
Оболочка выполнена из модифицированного алюминиевого сплава. Защитный козырёк выполнен из нержавеющей стали.
Крепление светофора к установке производится с помощью отверстий, расположенных в задней части корпуса.

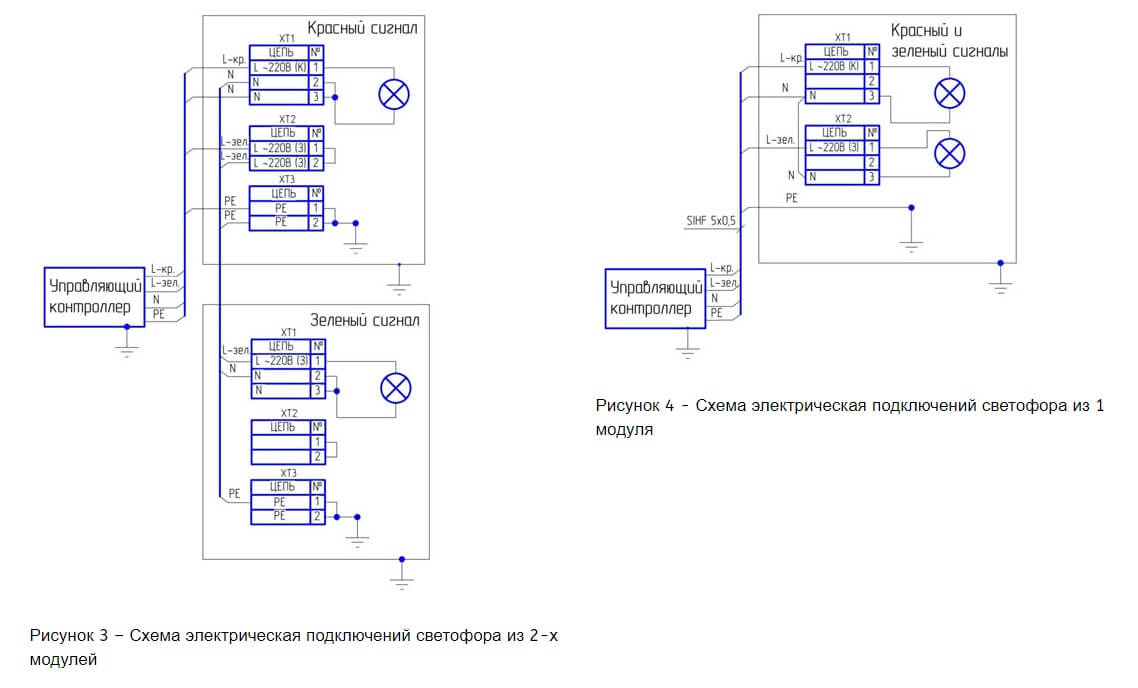

Включение сигналов светофора происходит подачей напряжения на соответствующий контакт клеммника блока питания или плату индикации, согласно схеме электрической подключений согласно рисункам 3 и 4.
