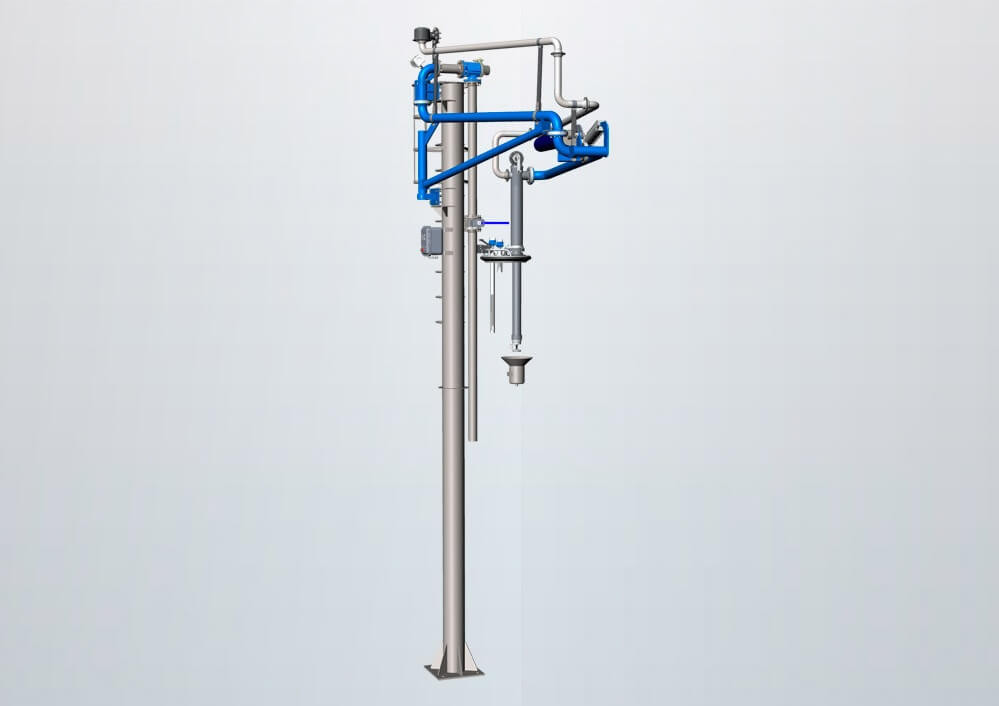

Стояк наливной С14ЖД-К
Цена
Стояк наливной предназначен для заполнения железнодорожных цистерны через верхний люк, нефтепродуктами на нефтеналивных станциях нефтебаз. Стояк наливной производит налив нарастающим потоком.
Налив с отводом паров улучшает экономичность процесса налива, поскольку происходит улавливание испаряющегося продукта, пары которого не уходят в атмосферу. Этим определяется важный вклад в охрану окружающей среды и здоровью персонала.
Обеспечивается отвод ПВС из зоны налива при заполнении цистерны через специальный рукав "на свечу" или к установке рекуперации паров.
Рукава отвода паров оснащены огнепреградителем и обратным клапаном.

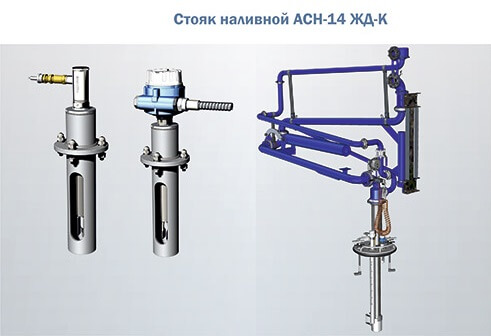

Стояк наливный может оснащаться ручным клапаном-отсекателем, а также автоматизированной системой предотвращения налива в комплектации с датчиками предельного уровня, автоматизированным клапаном-отсекателем и клапаном сброса воздуха для опорожнения стояка.
Стояк наливной может оснащаться системой обогрева, что позволяет использовать его при транспортировании продуктов с высокой степенью вязкости, а также при низких температурах окружающей среды.
В зависимости от типа и способа прижима наконечника к горловине цистерны, стояк наливной может комплектоваться пневмоприжимом или механизмом фиксации, обеспечивающим необходимую герметичность при выводе паров в процессе налива.
Основные параметры | У | ХЛ |
Диаметр условного прохода, мм | 100 | 100 |
Температура окружающей среды при эксплуатации, °С | от -40 до +50 | от -60 до +50 |
Температура наливаемой жидкости, °С | от -40 до + 95 | от -40 до + 95 |
Время на подготовку к наливу, мин | 2 | 2 |
Давление в подводящем трубопроводе, МПа, не более | 0,6 | 0,6 |
Диаметр горловин обслуживаемых цистерн, мм | min 550 max 610 | min 550 max 610 |
Высота обслуживаемых цистерн, мм | min 4000 max 4800 | min 4000 max 4800 |
Диаметр котла обслуживаемых цистерн, мм | max 3200 | max 3200 |
Зона действия, диапазон, м, не менее | 6 | 6 |
Масса, кг, не более | 400 | 400 |
Момент действия стояка, кг*м, не более | 600 | 600 |
