Система измерительная АСН-15ЖД
Цена

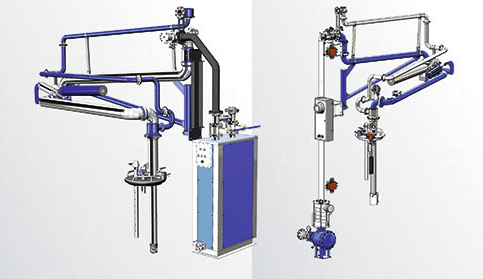

Измерительный комплекс АСН-15ЖД предназначен для верхнего дозированного налива маловязких неагрессивных жидкостей с коммерческим учетом в объемных или массовых единицах. АСН-15ЖД комплектуется счетчиками, насосными станциями, стояками наливными, системой автоматизации с полевым контроллером.
Для возможности налива без смешения двух и более продуктов через один стояк, АСН-15ЖД комплектуется манифольдом с дополнительными с дополнительными клапанами и измерительными модулями. Для обеспечения налива вязких продуктов, изготавливаются комплексы измерительные АСН-15ЖД в комплектации с кожухами и электрообогревом основных узлов и специальными клапанами с независимым управлением.

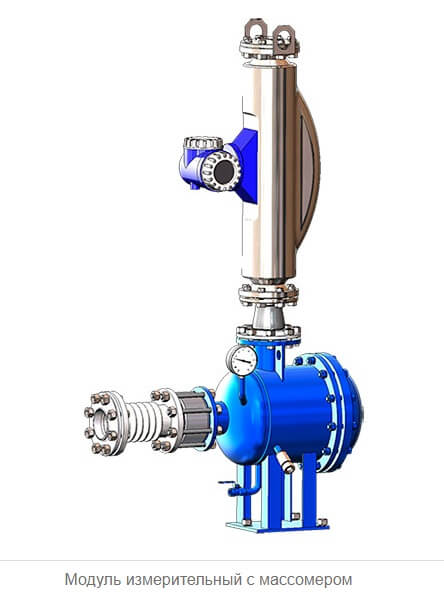

Применение комплексной измерительной схемы состоящей из насоса, расходомера, клапана отсекателя и управляющего контроллера позволяет добиться максимальной точности при дозированном отпуске нефтепродуктов в ж.д. цистерны с точностью 0,15% по объему и 0,25% по массе (при заказе АСН с массовым расходомером).
В комплексах измерительных применяются программируемые многоступенчатые клапана-отсекатели, обеспечивающие минимальный расход в начале и по окончании налива, согласно правил безопасности и обеспечения точности дозирования.
Регулировка расхода и поддержание постоянной производительности налива осуществляется программным путем и позволяет производить настройку расхода для конкретного технологического трубопровода объекта, с учетом высоты взлива в резервуаре и минимизировать гидроудары, что увеличивает точность дозирования. По индивидуальным заказам изготавливаются комплексы измерительные АСН-15ЖД под условия конкретного объекта, согласно технического задания заказчика.
Измерительные комплексы изготовлены согласно требований промышленной безопасности и обеспечивают максимальную безопасность при операциях слива-налива нефтепродуктов. Измерительная схема установки налива полностью соответствует рекомендациям международной и метрологической организации МОЗМ.
| Наименование параметра | Номинальное значение |
| 1. Условный проход, мм | 100 |
| 2. Рабочее давление, МПа (кгс/см2) | 0-0,6(6) |
| 3. Диапазон вязкости продукта, мм2/с | 0,55÷300 |
| 4. Температура наливаемой жидкости, °С | Нефть и нефтепродукты от минус 40 до плюс 60Другие жидкости до плюс 90 |
| 5. Предел основной допускаемой относительной погрешности комплексов по объему, % | ± 0,15 |
| 6. Единица измерения для отпуска нефтепродукта | в литрах |
| 7. Дискретность задания дозы на контроллере, в объёмных единицах, л | 1 |
| 8. Верхний предел показаний электронного сумматора контроллера | 99999999 |
| 9. Рабочее давление в пневмо- и гидро- системах, МПа | 0,4-0,8 |
| 10. Тонкость фильтрации фильтра, мкм, | не более 200 |
| 11. Давление в подводящем трубопроводе МПа, не более | 0,6 |
| 12. Диаметр горловин обслуживаемых цистерн , мм | min 550 … max 610 |
| 13. Высота обслуживаемых цистерн, мм | min 4000… max 4800 |
| 14. Диаметр котла обслуживаемых цистерн, мм | max 3200 |
| 15. Диаметр рукава отвода паров, мм | 80 |
| 16. Зона действия, диапазон м., не менее | От 1 до 6 |
| 17. Диапазон высот срабатывания датчика уровня, м от горловины | 0-600 |
| 18. Масса кг, не более | 700 |
| 19. Момент от действия комплекса кг*м , не более | 850 |
| Наименование | Комплекс измерительный 502.00.00.00.00- | |||||
| 12 | 13 | 14 | 15 | |||

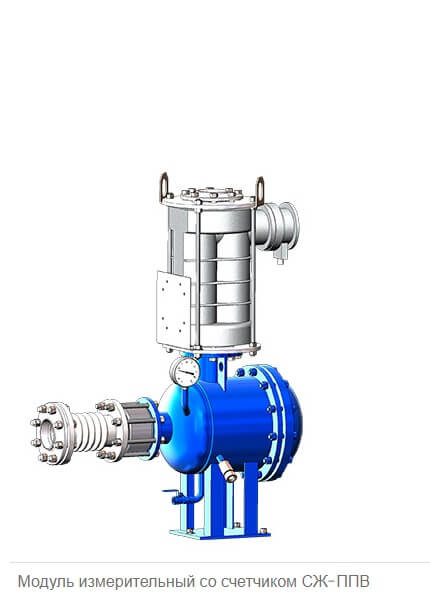

| Блок измерительный 627.12.00.00.00 в составе: | 1 | 1 | ||||
| - счетчик ППВ-100-1,6 | ТУ 311-5806724.083-93 | 1 | 1 | |||
| - фильтр ФЖУ 100-1,6 | 196.01.06.00.00 | 1 | 1 | |||
| - клапан обратный | 086.05.00.00 | 1 | 1 | |||
| - компенсатор | - | 1 | 1 | |||
| Блок измерительный 627.12.00.00.00-01 в составе: | 1 | 1 | ||||
| - счетчик ППВ-100-1,6 | ТУ 311-5806724.083-93 | 1 | 1 | |||
| - фильтр ФЖУ 100-1,6 | 196.01.06.00.00-01 | 1 | 1 | |||
| - клапан обратный | 086.05.00.00-01 | 1 | 1 | |||
| - компенсатор | - | 1 | 1 | |||

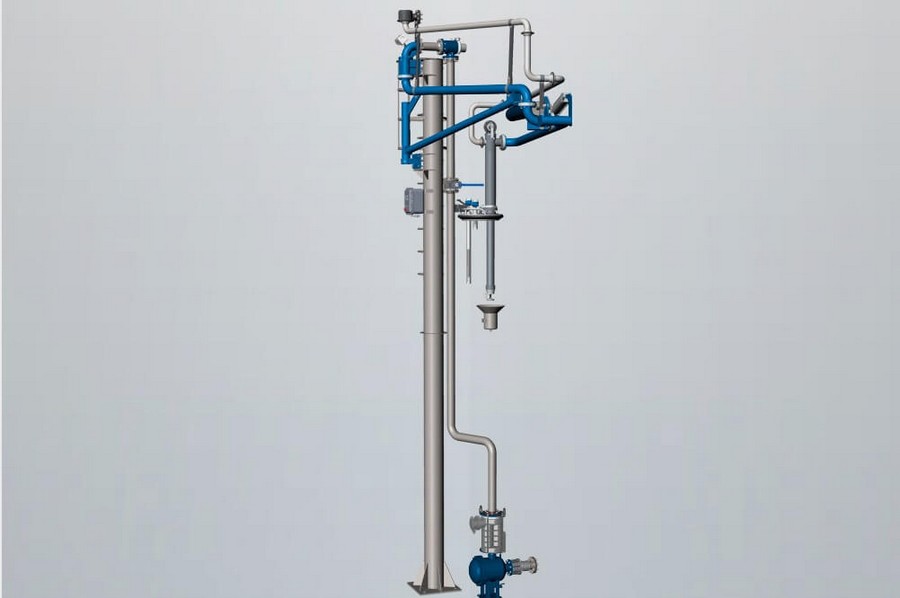

| Стояк наливной 502.01.00.00.00 в составе: | 1 | |||||
| Шарнирный трубопровод | 1035.01.00.00.00-06 | 1 | ||||
| Стойка | 502.01.02.00.00 | 1 | ||||
| Стойка | 502.01.03.00.00 | 1 | ||||
| Наконечник наливной | 1035.10.00.00.00-17 | 1 | ||||
| Рукав отвода паров | 417.02.19.00.00 | 1 | ||||
| Каплесборник* | 632.12.00.00.00-02 | 1 | ||||
| Стояк наливной 502.01.00.00.00-01 в составе: | 1 | |||||
| Шарнирный трубопровод | 1035.01.00.00.00-07 | 1 | ||||
| Стойка | 502.01.02.00.00-01 | 1 | ||||
| Стойка | 502.01.03.00.00-01 | 1 | ||||
| Наконечник наливной | 1035.10.00.00.00-17 | 1 | ||||
| Рукав отвода паров | 417.02.19.00.00-01 | 1 | ||||
| Каплесборник* | 632.12.00.00.00-02 | 1 | ||||
| Стояк наливной 502.01.00.00.00-02 в составе: | 1 | |||||
| Шарнирный трубопровод | 1035.01.00.00.00-04 | 1 | ||||
| Стойка | 502.01.02.00.00 | 1 | ||||
| Стойка | 502.01.03.00.00 | 1 | ||||
| Наконечник наливной | 1035.10.00.00.00-17 | 1 | ||||
| Рукав отвода паров | 417.02.19.00.00 | 1 | ||||
| Каплесборник* | 632.12.00.00.00-03 | 1 | ||||
| Стояк наливной 502.01.00.00.00-03 в составе: | 1 | |||||
| Шарнирный трубопровод | 1035.01.00.00.00-05 | 1 | ||||
| Стойка | 502.01.02.00.00-01 | 1 | ||||
| Стойка | 502.01.03.00.00-01 | 1 | ||||
| Наконечник наливной | 1035.10.00.00.00-17 | 1 | ||||
| Рукав отвода паров | 417.02.19.00.00-01 | 1 | ||||
| Каплесборник* | 632.12.00.00.00-03 | 1 | ||||
| Система автоматизации 502.05.00.00.00-12 в составе: | 1 | 1 | 1 | 1 | ||
| Комплект кабелей в металлорукавах | 417.05.02.00.00 | 1 | 1 | 1 | 1 | |
| Сигнализатор уровня Endress+Hauser FTL-51 250 mm | GGQ2BB5G5A | 1 | 1 | 1 | 1 | |
| Окончание таблицы 5 – Состав комплексов измерительных | ||||||
| -датчик уровня ультразвуковой Ду2-0-2 | 472.00.00.00-01 | 1 | 1 | 1 | 1 | |
| - клещи заземления | 811.00.00.00 | 1 | 1 | 1 | 1 | |
| - шкаф электроники | 417.20.00.00.00 - | 1 | 1 | 1 | 1 | |
| -центральный блок ЦБУ 22111011 | ТУ 4389-206-0580-6720-2004 | 1 | 1 | 1 | 1 | |
| - клапан воздушный | 196.04.08.00.00-01 | 1 | 1 | 1 | 1 | |
| - коробка соединительная КП-8 | КП8(В)-00-(1)-8-00-Б2Г2-G1/2-06-01-8-00 | 1 | 1 | 1 | 1 | |
| - коробка соединительная КП-24 | КП24(В)-00-(2)-9-10-Б3Г3-G1/2-06-01-10-00-В2-G1/2-06-01-10-00 | 2 | 2 | 2 | 2 | |
| - коробка соединительная КП-24 | КП24-00-(1)-12-00-А2В2-ХХ-01-ХХ-8 | 1 | 1 | 1 | 1 | |
| - коробка соединительная КП-48 | 417.05.05.00.00 | 1 | 1 | 1 | 1 | |
| -пост управления ПВК-35 | ТУ16-89ИМШБ.642254. 0017ТУ | 1 | 1 | 1 | 1 | |
| Источник бесперебойного питания | Neu Haus Smart Line 450 | 1 | 1 | 1 | 1 | |
| Шкаф силовой * | 858.34.00.00.00-12 | 1 на 2 комплекса | ||||
| Контроллер «Весна-ТЭЦ-2-3К»* | ТУ 4389-234-05806720-99 | 1 на 7 комплексов | ||||
| Клапан КО | 257.00.00.00-34 | 1 | ||||
| Клапан КО | 257.00.00.00-35 | 1 | ||||
| Клапан КО | 1040.00.00.00-04 | 1 | ||||
| Клапан КО | 1040.00.00.00-05 | 1 | ||||
| Стандартные изделия, запасные части и монтажные изделия | Согласно упаковочного листа | 1 | 1 | 1 | 1 | |
| Примечание: * оговаривается при заказе | ||||||
