Система измерительная АСН–15П1 мобильная

Цена

по запросу

Описание

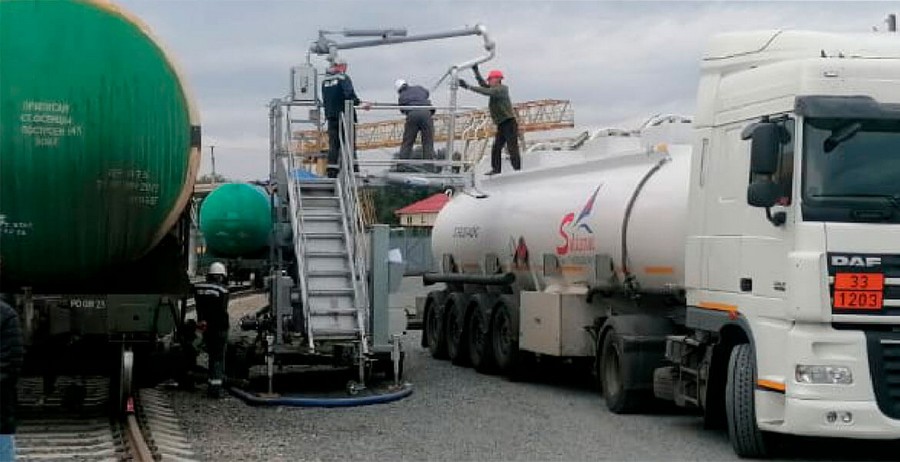

Мобильные измерительные системы АСН – 15П1 предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей в единицах массы и объёма, параметров средней плотности, средней температуры при сливе железнодорожных цистерн в резервуары или наливе в автоцистерны из резервуаров.

Системы изготавливаются в климатическом исполнении У, категории размещения 1 для эксплуатации при температуре окружающего воздуха от -40°C до +40°C в соответствии с ГОСТ 15150 – 69, относительной влажности до 98%.

Основные параметры систем

Основные параметры		Значение параметра
Номинальный диаметр расходомера (мм)		80
Диапазон расходов (производительность) системы, м³/ч - минимальный, не менее - максимальный, не более		15 70
Диапазон измерений вязкости продукта, мм²/с (сСт)		0,55+60
Пределы допускаемой относительной погрешности измерений при сливе продуктов, % - массы - объёма		±0,25 ±0,25
Диапазон измерений: плотности, кг/м³, температуры продукта, °С		от 600 до 1200 от минус 40 до плюс 40
Минимальный наливаемый объем, м³		2
Номинальное давление, МПа (кгс/см²)		0,35 (3,5)
Установленная мощность электродвигателя насоса, кВт, не более		15
Контроллер БУИ	Физический интерфейс связи	RS 485
	Протокол связи	Modbus RTU
Частота тока, Гц		50±1
Показания на дисплее блока управления и индикации БУИ		Номер активного поста Последняя доза, л или кг Суммарный объем, л или кг Текущее состояние поста
Тип применяемого счётчика		Счётчик расходомер массовый МЛ 80
Тонкость фильтрации фильтра, мкм		не более 100
Масса нетто, кг, не более		2500

Технические решения

Техническое решение	Узел
Массовый расходомер МЛ-80	Системы укомплектованы счётчиком-расходомером массовым МЛ-80
Фильтр-газоотделитель	Фильтр-газоотделитель повышает точность учётных операций:
	Конструкция фильтрующего элемента позволяет производить его полную разборку и сборку на месте эксплуатации, что существенно сокращает время на очистку и обслуживание фильтра.
	Фильтрующий элемент состоит из дисков с напаянными на них сетками.
	В фильтре две ступени очистки продукта: жидкость, прежде чем пройти через сетку, очищается от крупных частиц, которые задерживаются в отверстиях диска, и только после этого фильтруется сеткой 0,1 мм.
	Датчик уровня ДУ-О, установленный в фильтре-газоотделителе, показывает наличие воздуха в продукте.
	Датчик перепада давления, установленный в фильтре-газоотделителе, отслеживает загрязненность фильтра.
Клапаны КО	Клапаны КО обеспечивают запрограммированный процесс слива, а также стабилизацию номинального расхода продукта при изменяющихся условиях, что позволяет добиться высокой точности работы измерителей.
Клапаны КО	Клапаны КО позволяют производить плавную регулировку расхода по заданным параметрам расхода (при наличии измерителя расхода) и отсечение сливаемой дозы.
Дренажные системы	В системах применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при повышении температуры окружающей среды.
Дренажные системы	Комплект дренажных трубопроводов систем позволяет при необходимости полностью сливать нефтепродукт из фильтра-газоотделителя, расходомера при техническом обслуживании.
Система автоматизации	Электротехническое оборудование, установленное на системах, имеет взрывобезопасный уровень взрывозащиты, обеспечивающийся комплектующими изделиями.
	Блок управления и индикации БУИ предназначен для автоматизации производственных технологических процессов, в том числе, слива нефтепродуктов в емкости системами и может работать в рабочем режиме управления процессом, в режиме информационного табло, режиме конфигурирования, режиме программирования.
	Блок управления клапаном БУК предназначен для управления клапаном-отсекателем с использованием пилотных клапанов. БУК может быть использован в составе автоматизированной системы налива нефтепродуктов.
	Кабель, применяемый в конструкции систем, уложен в нержавеющих металлорукавах с соединительными штуцерами и сохраняет свою эластичность при низких температурах.
