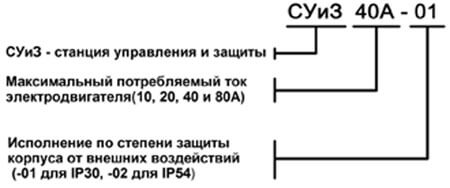

Станция управления и защиты (в дальнейшем Станция) ТУ 3631-006-75666544-2009 предназначена для управления и защиты асинхронного электродвигателя при температуре окружающей среды от -10 до +40°С и относительной влажности не более 80%.

Станция состоит из металлического корпуса со степенью защиты от внешних воздействий IP30 или IP54, в котором установлены: микропроцессорный блок защиты электродвигателя БЗЭД-80, измерительные трансформаторы тока, автоматический выключатель, магнитный контактор малогабаритный, винтовые клеммы для подключения внешних цепей управления и индикации, кнопки «Пуск», «Стоп» (во всех исполнениях), «Аварийный Стоп» (только в исполнениях со степенью защиты корпусаIP30), переключатель режимов работы «Местный/Дистанционный», кабельные вводы-сальники.

Установка рабочих параметров станции выполняется в течение минуты и не требует приборов для настройки.

Станция обеспечивает защиту подключенного электродвигателя, понижения и повышения напряжения сети, обрыва, слипания или неправильного подключения фаз, понижения и повышения потребляемого тока, сухого хода или работы без нагрузки, перегрева обмоток, блокировку включения двигателя при пробое изоляции двигателя на корпус (Rут< 500 кОм), светодиодную индикацию состояния станции и аварийных ситуаций, управление работой станции кнопками на двери шкафа в ручном режиме, или с помощью внешних сигналов в дистанционном режиме, выдержку времени от 0 до 10 минут до повторного включения электродвигателя после исчезновения причины аварии, подключение внешнего поста управления с кнопками «Пуск», «Стоп», «Аварийный стоп», подключение внешних устройств сигнализации (сигнальные лампы «Работа» и «Стоп»), станции выпускаются в 8 различных исполнениях по максимальному току нагрузки и по степени защиты от внешних воздействий (IP30 илиIP54).

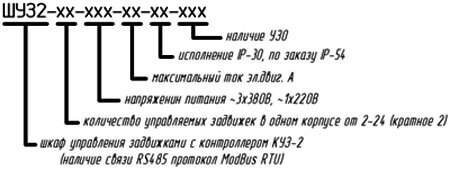

Шкаф управления задвижками (ШУЗ) предназначен для управления электрифицированными задвижками однофазными ~220В, или трехфазными ~380В. ШУЗ выпускаются на различное количество задвижек кратное 2 до 24 в одном корпусе на разные токи, предназначенные для работы с различными видам управляемых электроприводов типа ГЗ-В, Тулаэлектропривод, АUMA и.т.д.

Управление и защиту электропривода осуществляет контроллер управления задвижками КУЗ-02 разработанный на базе современных комплектующих от ведущих мировых производителей. Температурный диапазон работы ШУЗ -10…+40°С. Напряжение питания цепей управления 12В. Исполнение корпуса ШУЗ - IP-31 по заказу IP-54.

Шкаф управления задвижками обеспечивает управление однофазными ~220В и трехфазными ~380В электроприводами, ручной режим «Открыть» «Стоп» «Закрыть» (переключателем со шкафа управления) и дистанционный с компьютера по командам АРМ оператора, индикацию состояния задвижки «открыта», «закрыта», промежуточное положение, авария, комплексную защиту электродвигателя электропривода от (повышения, понижения тока), (повышения понижения напряжения), (обрыва, слипания, чередования, перекоса фаз), измерение и индикация U, I, cos ?, потребляемой мощности электродвигателя электропривода, закрытие или открытие задвижки (программируется) по сигналу с аварийного входа, индикацию рабочих режимов, кодов ошибок, процента открытия задвижек на индикаторе контроллера, управление задвижками, просмотр всех перечисленных параметров работы и аварийных ситуаций с компьютера по командам АРМ оператора по связи (RS485 протокол ModBus RTU).

Функции АРМ оператора задвижек: независимая работа с 24 задвижками (12 контроллеров) в одном окне, на первой закладке расположена необходимая информация для управления 24-мя задвижками, на второй закладке расположена исчерпывающая информация о любой паре задвижек, третья закладка-настройка параметров связи, выбор количества задвижек, изменение название задвижек отображенных на первой закладке, четвертая закладка-журнал архивирования событий на компьютере на каждую из 24 задвижек по дате, времени открытия закрытия задвижки, аварийные ситуаций.

Маркировка шкафа управления задвижками.

Специалистами ООО «Электромаш» разработан и освоен выпуск силовых шкафов "под ключ" на базе новейшего оборудования и программного обеспечения для комплексного решения автоматизации технологических процессов: питания и управления вентиляторами, освещением, насосами, насосными станциями «Каскад», электроуправляемыми задвижками, измерительными комплексами слива-налива-перекачки нефтепродуктов, устройствами разогрева и поддержания температуры, устройствами дозирования, устройствами безопасности, загазованности и пожаротушения, эксплуатируемых во взрывоопасных зонах.

Все оборудование и системные решения удовлетворяют требованиям российских ГОСТ и международных стандартов и имеют сертификаты, разрешающие на применение в России и СНГ.

Силовые шкафы построены по модульному принципу, где каждый модуль отвечает за конкретно поставленную задачу, обеспечивает ручное и автоматическое управление технологическим оборудованием, взаимодействует с другими модулями по внешним сигналам «сухой» контакт или по связи RS485 (Modbus RTU).

Структура МШУ основывается на самостоятельности каждого модуля, возможности работать как самостоятельно так и в составе единой системы управления по заданному алгоритму работы. Каждый модуль состоит из силовых и коммутационных аппаратов, защитных устройств, контроллеров собственного производства. Быстрая замена неисправного модуля способствует минимальному простою оборудования. Неработоспособность одного из модулей не влияет на работу остальных модулей. МШУ позволяют повысить безопасность взрывоопасных объектов на протяжении длительного времени работы, экономят место в щитовой за счет функциональности и значительно экономят время при пусконаладочных работах. Наше предприятие может разработать и изготовить модульные шкафы управления и защиты по техническому заданию заказчика.

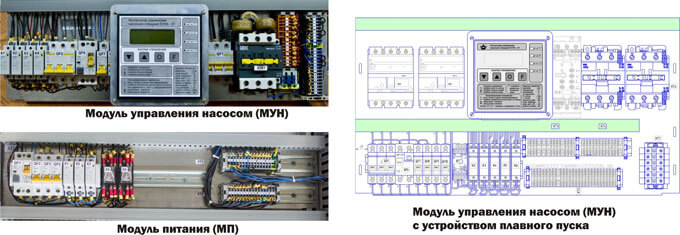

Модуль управлением насосом, насосной станцией «Каскад» (МУН) состоит из контроллера управления и защиты электродвигателя насосного агрегата, пускозащитной аппаратуры и обеспечивает защиту питания оборудования и цепей управления; комплексную защиту электродвигателя насосного агрегата; интуитивно понятное многоуровневое меню на русском языке (все параметры программируются кнопками на контроллере шкафа управления); вывод текстовой информации на ЖКИ индикаторе контроллера шкафа управления о состоянии станции и возникающих неисправностях; ручной режим работы - кнопками «Пуск», «Стоп», «Аварийный Стоп» со шкафа управления или с поста управления, расположенного на насосном агрегате; дистанционный режим работы - по внешнему сигналу «сухой» контакт или по связи RS485 (Modbus RTU), с любыми комплексами АСН, УНМ, КУП УТЭД посредством АРМ-оператора; архивирование на компьютере текущих и аварийных событий по времени, дате посредством АРМ-оператора; работу по внешним датчикам (сухой контакт) взрывозащищенного исполнения - датчик нижнего уровня, датчик верхнего уровня, датчик предельного уровня. Предусмотрена возможность инверсии входов внешних датчиков, режимы работы - рабочий/резервный, рабочий/дополнительный (исполнение с двумя насосами), защита электродвигателя насоса посредством: электронной защиты от пропадания, перекоса, слипания, или неправильной последовательности подключения фаз.

Модуль управления насосом обеспечивает электронную защиту от повышения, понижения тока и напряжения, контроль сопротивления утечки обмотки электродвигателя на корпус, защиту от короткого замыкания (автоматический выключатель), измерение и индикацию: напряжения, тока, сопротивления утечки на корпус, cos ?, потребляемой мощности станции . Производит учет моточасов станции, плавный разгон электродвигателя (в исполнениях с устройством плавного пуска), выдачу сигналов с реле «Работа», реле «Авария» и программируемого реле (на переключение), блокировку станции по внешнему сигналу «Авария1», «Авария2» (сухой» контакт НЗ). Внешнее управление осуществляется по входу «Дистанционный Пуск» насосов (сухой» контакт НО).

Модуль управлением задвижками, шлагбаумом (МУЗ) состоит из контроллера управления и защиты электродвигателей задвижек, шлагбаумов, пускозащитной аппаратуры и обеспечивает: управление двумя задвижками или шлагбаумами с максимальным выходным током до 5А; защиту питания оборудования и цепей управления; комплексную защиту электродвигателей задвижек; индикацию рабочих и аварийных ситуаций состояния задвижек. Ручной режим работы - кнопками «Открыть», «Закрыть» со шкафа управления, аварийное закрытие по кнопке «Аварийный Стоп». Дистанционный режим работы - по связи RS485 (Modbus RTU), посредством АРМ-оператора, архивирование на компьютере открытия/закрытия задвижек, текущих и аварийных событий по времени, дате посредством АРМ-оператора. Производит электронную защиту электродвигателей задвижек от пропадания, перекоса, слипания, или неправильной последовательности подключения фаз, от повышения/понижения тока и напряжения, защиту от короткого замыкания (автоматический выключатель). измерение и индикация напряжения, тока, cos ?, потребляемой мощности электродвигателей задвижек.

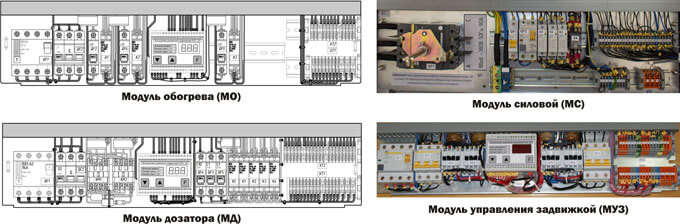

Модуль обогрева (МО) состоит из контроллера управления и защиты нагревателей, пуско-защитной аппаратуры и обеспечивает управление тремя каналами нагревателей с потребляемым током до 20А, местный и дистанционный режимы работы, индикацию рабочих и аварийных ситуаций состояния нагревателей. Ручной режим работы – переключателем со шкафа управления. Дистанционный режим работы - по связи RS485 (Modbus RTU), посредством АРМ-оператора. Обеспечивает архивирование на компьютере включение выключение нагревателей, текущих и аварийных событий по времени, дате посредством АРМ-оператора, электронную защиту нагревателей от повышения, понижения тока и напряжения измерение и индикацию напряжения, тока, потребляемой мощности нагревателей.

Модуль дозатора (МД) состоит из контроллера управления и защиты электродвигателей дозатора, пускозащитной аппаратуры и обеспечивает управление двумя электродвигателями насосов дозатора, нагревателями с потребляемым током до 20А, защиту питания оборудования и цепей управления, комплексную защиту электродвигателей насосов, индикацию рабочих и аварийных ситуаций состояния электродвигателей насосов, и нагревателей. Ручной режим работы - кнопками «Пуск», «Стоп» со шкафа управления. Управление насосом дозировки по сигналу с контроллера ЦБУ. Дистанционный режим работы - по связи RS485 (Modbus RTU), посредством АРМ-оператора. Обеспечивает архивирование на компьютере включения/выключение насосов, нагревателей, текущих и аварийных событий по времени, дате посредством АРМ-оператора, электронную защиту электродвигателей насосов от пропадания, перекоса, слипания, или неправильной последовательности подключения фаз, от повышения/понижения тока и напряжения, от короткого замыкания (автоматический выключатель). Производит измерение и индикацию напряжения, тока, cos ?, потребляемой мощности электродвигателей насосов дозатора,

Модуль силовой (МС) обеспечивает подключение внешней линии питания ~380В, и источника бесперебойного питания, работу схемы аварийной остановки модульного шкафа управления и подключенных к нему устройств, защиту цепей источника бесперебойного питания, цепей управления и индикации модульного шкафа от перегрузки по току, утечки на корпус посредством УЗО, подключение линии связи RS485 от АСУТП к шкафу управления, и распределение ее между модулями, распределение силового питания на модули шкафа управления, блокировку открытия двери шкафа, управление светофором.

Модуль питания (МП) обеспечивает защиту цепей питания и управления контроллеров измерительных комплексов АСН, УНМ, УТЭД, распределенной системы управления (РСУ), управление пуском насосов, задвижек, шлагбаумов, питание и защиту цепей управления светофоров, контроль сопротивления утечки на корпус.
