Счетчики жидкости турбинные ППТ
АО "Промприбор" изготавливает турбинные счетчики жидкости более 25 лет. В настоящее время предприятие производит турбинные счетчики - СЖ-ППТ химического исполнения по ТУ 4213-260-05806720-2007 с величиной условного прохода 10, 20, 32, 65, 80, 100, 150 мм, предназначеные для измерения объемного количества жидких сред, вязкостью до 60 мм2/с и производительностью от 0,5 до 420 м3/ч.
ВНИМАНИЕ! Эксплуатация счетчиков предусмотрена в помещении или под навесом!
Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.
Счетчики используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.

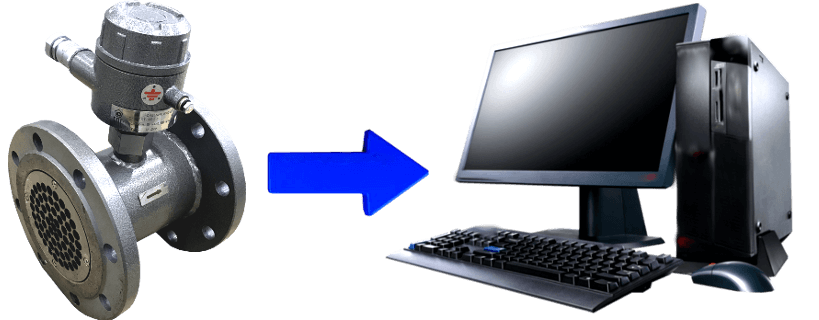

Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Цена
Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (турбинка) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее.
Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки.
Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
ВНИМАНИЕ! В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
Проточная часть счётчиков изготовлена из материалов:
- корпус - нержавеющая сталь,
- турбинка - 40Х13,
- уплотнения - фторопласт Ф.4,
- подшипник карбид вольфрамовые.
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на турбинке, а также содержать волокнистые включения.
Высокая чувствительность и малая инертность - важное преимущество перед другими турбинными преобразователями. Практически мгновенный отклик ротора на малейшее изменение расхода жидкости обеспечивает высокую точность в быстроменяющихся условиях работы счётчика.
Самым основным приоритетом турбинных счетчиков является простота ее конструкции. А всем известно, что чем проще конструкция, тем она надежнее и долговечнее.
Варианты комплектации счетчиков (примеры):

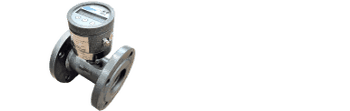

СЖ-ППТ-ЛУЧ-01
В данной комплектации поставляем турбинный счетчик жидкости с необходимым условным проходом в комплекте с электронным вторичным прибором «ЛУЧ-01», который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).

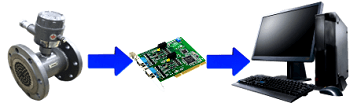

СЖ-ППТ-ДИ-О-5

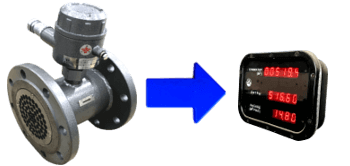

СЖ-ППТ-КУП-30
В данной комплектации поставляем турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-30 (или 31) - предназначеным для отображения данных о мгновенном, разовом и суммарном расходе жидкости.
Напряжение питания - 220В (или от 9 до 27В).
Дополнительно, потребитель может приобрести пост взрывозащищеный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях.

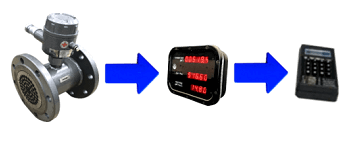

СЖ-ППТ-КУП-40
В данной комплектации поставляем турбинный счетчик жидкости с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), с контроллером КУП-46(40) - предназначеным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функией дозирования.
Технические характеристики
|
Наименование |
СЖ-ППТ10 | СЖ-ППТ20 | СЖ-ППТ32 | СЖ-ППТ65 | СЖ-ППТ80 | СЖ-ППТ100 | СЖ-ППТ150 |
| Условный проход, мм | 10 | 20 | 32 | 65 | 80 | 100 | 150 |
| Класс точности, % | ±0,15*; ±0,25; ±0,5; | ||||||
| Давление жидкости, МПа, не более | 6,4 |
1,6; 6,4 | |||||
| Диапазоны вязкости измеряемой жидкости, мм2/с | 0,55-1,1; 1,1-6,0; 6-60; | ||||||
| Диапазон расходов, м3/ч | 0,5...3,6 | 1...10 | 2,5...25 | 8...55 | 12...100 | 18...180 | 30...420 |
| Рабочая температура, °С | от минус 40 до плюс 50 | ||||||
| Присоединение к трубопроводу | Штуцерное | Фланцевое | |||||
| Масса счетчика без вторичного прибора, кг, не более | 3,5 | 4 | 4 | 11 | 12 | 15 | 32 |
* - на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок 12 месяцев.
