Насосный блок

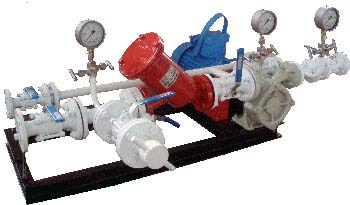

Электронасос КМВГ 40-25-150Ес двойным торцевым уплотнением и системой охлаждения сосуд-бачек - консольный моноблочный вихревой газовый одноступенчатый, предназначен для перекачивания сжиженных углеводородных газов и других маловязких летучих низкокипящих жидкостей температурой от - 40°С до + 50°С, вязкостью до 0,55х10-6м2/с (0,55сСт), плотностью до 600 кг/м3.

Электронасос КМВГ 40-25-150Е допускается для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.

Область применения

• Газозаправочные станции.
• Оборудование для наполнения бытовых баллонов.
• Питание испарителей.
• Непосредственное питание горелок.
• Перекачка газа в емкости.
• Конструктивное исполнение.
• Электронасос КМВГ 40-25-150Е комплектуется двойным торцовым уплотнением и системой охлаждения (сосуд-бачок торцового уплотнения).

Конструкцией электронасоса предусмотрены места под установку датчика вибрации, датчиков контроля уровня охлаждающей жидкости в сосуде-бачке.

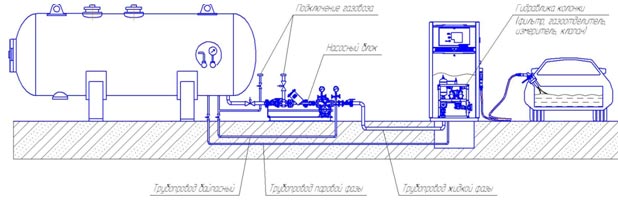

При использовании технологической системы:емкость-насосный блок-колонка, схема будет выглядеть следующим образом:

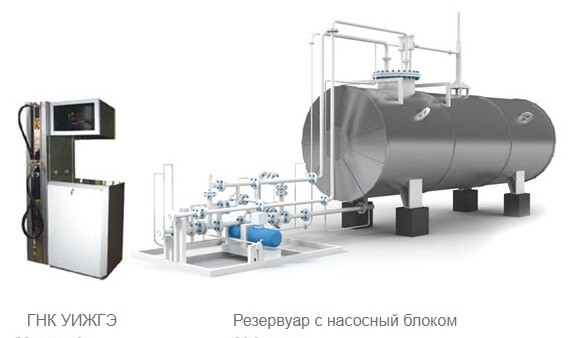

Предложенная компоновка установки УИЖГЭ-20М и насосного блока незаменима при строительстве небольших блочных АГЗС с наземными резервуарами.

Такую систему можно быстро соединить с резервуаром и установить на общую платформу. Ее преимущества: компактность, целостность и законченность конструкции.

В случае необходимости, расстояние между установкой и насосным блоком может легко увеличиться посредством соединительных трубопроводов до расстояния, требуемого проектом.

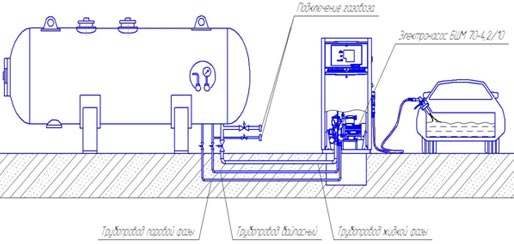

Разработка нового газового насоса подтолкнула нас к созданию нового типа газонаполнительных колонок УИЖГЭ, оснащенных встроенным самовсасывающим электронасосом. Данная конструкция колонки позволяет изменить (упростить) традиционную схему компоновки АГЗС: "емкость - насос - колонка" и заменить её на "емкость-колонка"

Хотим отметить, что внутри гидравлики колонки УИЖГЭ-КМВГ установлен перепускной байпасный клапан, который позволяет сбрасывать избыточное давление обратно в емкость для предотвращения вскипания газа. Для организации байпасной линии гидравлическое подключение такой колонки следует производить тремя трубопроводами:

• подача жидкой фазы,
• возврат паровой фазы,
• возврат по байпасной линии.

Слив сижиженного газа из цистерны в емкость производится с помощью насоса, которым оснащен газовоз.

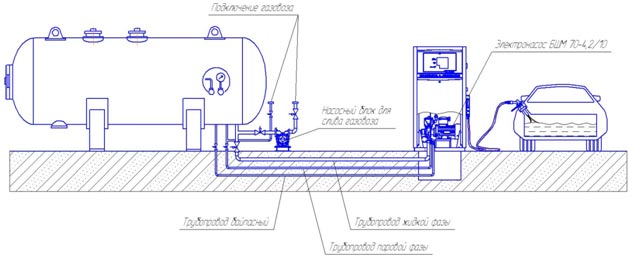

При отсутствии насоса на газовозе рекомендуется использовать дополнительный электронасос для слива СУГ - электронасос КМВГ 40-25-150Е.

• снижение затрат на электроэнергию вследствие применения электронасоса небольшой мощности или кратковременной эксплуатации мощного электронасоса (при наличии дополнительного насоса для слива). Так, например,
• средняя мощность электродвигателя выносного насосного агрегата составляет 5,5кВт, а встроенного всего 2,2кВт;
• снижении затрат на закупки дорогостоящих запасных частей для ремонта и обслуживания "большого" насоса (да ещё обычно импортного производства) в связи с его отсутствием или со значительным сокращением времени его использования;
• данная компоновка позволяет монтировать емкость и колонку на одной раме, и получить таким образом мобильный заправочный модуль;
• уменьшение габаритных размеров площадки под АГЗС;
• уменьшение времени монтажа и запуска оборудования в работу;
• снижение затрат на закупку оборудования и строительство, вследствие отсутствия необходимости закупки и монтажа насосного блока и соответствующей обвязки;
• наличие насоса в составе колонки обеспечивает постоянное давление и подачу газа при работе каждой колонки одновременно. В случае применения одного насосного блока и одновременной работе нескольких постов (колонок) происходит значительное снижение производительности и давления при заправке.
