Напорная система слива нефтепродуктов
Слив нефтепродуктов при помощи централизованной насосной станции является поколлекторным, а сами трубопроводы эстакады являются всасывающими.
Комплектация УСН насосом превращает поколлекторный слив в повагонный, а трубопроводы эстакады становятся напорными.
Напорная система слива особенно актуальна в случае применения УСН с насосом в комплекте с расходомером, так как такая система повышает точность учета нефтепродуктов при операциях перевалки.
Цена
по запросу

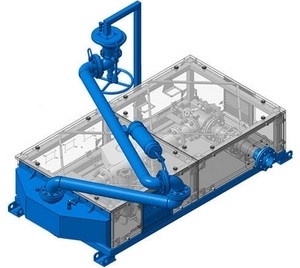

Системы измерительные АСН-15П1
Предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей в единицах массы и объёма и в единицах объёма и вычисления массы, параметров плотности, температуры и давления при приёмке от Ж/Д цистерн/автоцистерн в резервуары и перекачки между резервуарами.
АСН-15П1 включают в себя:
- шарнирный трубопровод dу=100мм,
- приёмную ёмкость с датчиком уровня,
- электронасос-моноблок,
- массомер,
- распределитель продукта, состоящий от 1 до 4 регулирующих отсечных клапанов, которые через обратные клапаны подключаются к коллекторным трубопроводам различных марок продуктов.
Технические характеристики
| Наименование параметра | Значение |
| Производительность слива, м3/ч | 50÷60 |
| Точность измерения массы, % | ± 0,25 |
| Точность измерения объёма, % | ± 0,25 |
| Точность измерения средней плотности, кг/м3 | ±0,5 |
| Точность измерения средней температуры, °С | ±0,5 |
| Потребляемая мощность, кВт | 7,5÷15 |
| Напряжение питания, В | 380 |
| Габаритные размеры, мм | 2075 х 950 х 1206 |
