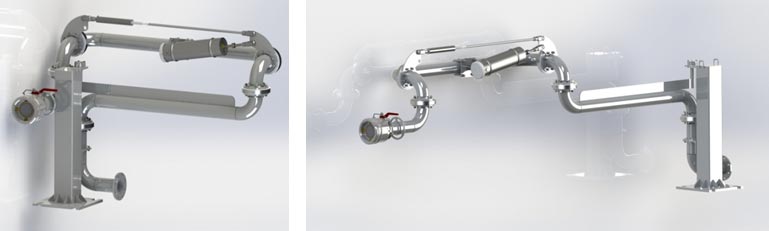

Наливной рукав нижнего слива/налива
Наливные рукава предназначены для налива или слива нефтепродуктов из автомобильных и железнодорожных цистерн и состоят из шарнирно-сочлененного трубопровода и наконечника наливного.
Назначение
Рукав нижнего слива/налива предназначен для слива нефтепродуктов из автоцистерн в наземные резервуары, а также для налива автоцистерн. Трубопровод может устанавливаться как на раме автоцистерн, так и на пунктах слива/налива посредством фундаментных болтов. Благодаря прочному и высококачественному исполнению шарниров и балансировке, прибор налива очень прост в работе. В отличие от гибких шлангов, установка не требует постоянного слива остатка продукта из трубопровода, а, следовательно, может производиться постоянный учет продукта при разгрузочных операциях.
Стояк может дополнительно оснащаться насосом, блоком заземления автоцистерн и другими средствами автоматизации.
Технические решения
- Стояк выполнен в виде шарнирно-сочлененного трубопровода, что позволяет образовывать непрерывную электрическую цепь на протяжении всего трубопровода.
- Стояк оснащен механизмом регулировки присоединительного колена, позволяющим оператору без особых усилий производить стыковку присоединительной головки с адаптером бензовоза.
- В зависимости от требований заказчика, конструкция сливно-наливного стояка позволяет оснащать его датчиками положения.
Технические характеристики
Основные параметры | Значения |
Диаметр условного прохода шарнирного трубопровода продукта, мм | 100 |
Зона обслуживания стояка | 3,5 м |
Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 для Кл. исп. У2 от минус 60 до плюс 50 для Кл. исп. ХЛ2 |
Балансировка стояка | Амортизатор пружинный |
Усилие, прилагаемое для манипулирования стояком | не более 10 кгс |
Варианты монтажа наливных рукавов
Наливной рукав со стойкой для монтажа
Наливной рукав совместно с площадкой обслуживания
Оснащение наливных рукавов
