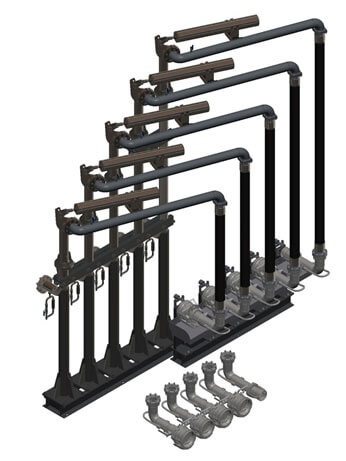

Наливной рукав нижнего налива
Наливные рукава предназначены для налива или слива нефтепродуктов из автомобильных и железнодорожных цистерн и состоят из шарнирно-сочлененного трубопровода и наконечника наливного.
Назначение
Наливной рукав нижнего налива предназначен для последовательного нижнего дозированного налива нефтепродуктов через нижний приемный клапан в нижние отсеки автоцистерны.
Рукава применяют для организации оптовой торговли нефтепродуктами в составе мини терминалов или в составе наливных эстакад.
Количество рукавов налива продуктов может быть от одного до четырех.
Технические решения
| Узел стояка | Техническое решение |
| Стояк нижнего налива | Условный проход Ду100 значительно снижает скорость истечения продукта, а следовательно, снижает скопление статического заряда и повышает безопасность налива. |
| Уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа шарнира, при этом усилия по управлению стояком не превышают 100 Н (до 10 кгс). | |
| Обеспечивается работоспособность шарниров (роликовых) в течение всего срока службы установки. | |
| Рукав отвода паров | Рукав отвода паров оснащен муфтой с нажимным пальцем . |
| Дренажный трубопровод | Позволяет при необходимости полностью сливать продукт из стояка нижнего налива при техническом обслуживании. |
Технические параметры
| № п/п |
Основные параметры | Значения |
| 1. | Диаметр условного прохода стояка нижнего налива, мм | 100 |
| 2. | Зона обслуживания стояка нижнего налива, м | 1,95 |
| 3. | Температура окружающей среды при эксплуатации, 0С | от минус 45 до плюс 40 |
| 4. | Присоединительное устройство к автоцистерне | Головка присоединительная 1696.00.00.00.00-01 |
| 5. | Наконечник на рукаве отвода паров нижнего налива | Муфта 1021.01.00.00-06 |
| 6. | Материал проточной части шарнирного трубопровода, опорных стоек | Ст3, Ст20сп для исп.У 09Г2С для исп.ХЛ |
| 7. | Материал шарниров | Сталь 45 Термообработанные дорожки под ролики |
| 8. | Материал уплотнений шарнирных соединений | Фторопласт Маслобензостойкая резина 3826с-НТА для У Маслобензостойкая резина НО-68-1 НТА для ХЛ |
| 9. | Покрытие стояка | Грунт полимерцинк, Эмаль УР-1291 "MONOLIT EM-11" RAL 7004 A |
| 10. | Материал шарнирного трубопровода, опорных стоек | Ст3, Ст20сп для исп.У 09Г2С для исп.ХЛ |
Варианты монтажа наливных рукавов

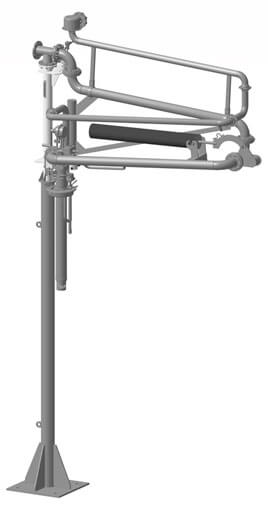

Наливной рукав со стойкой для монтажа

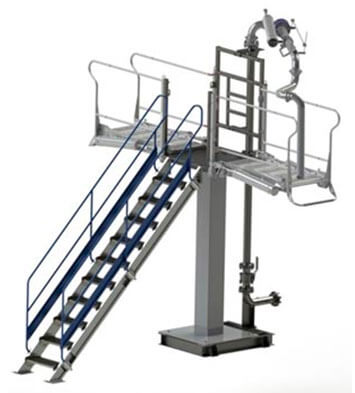

Наливной рукав совместно с площадкой обслуживания

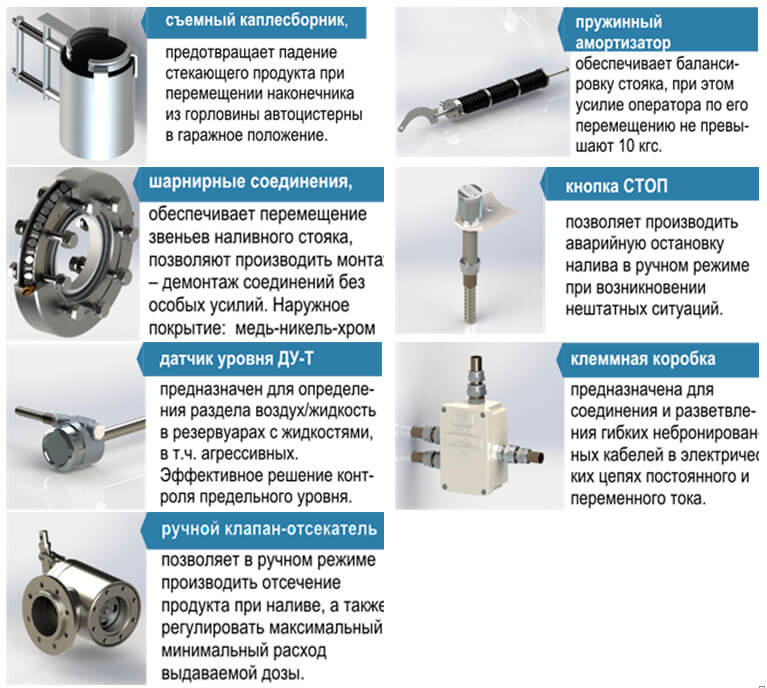

Оснащение наливных рукавов
Цена
по запросу
