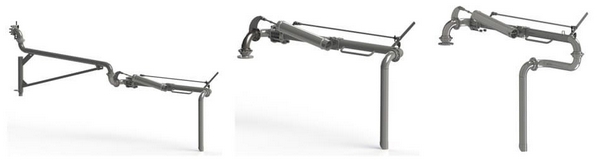

Наливной рукав негерметичного налива с ручным клапаном отсекателем (три модификации)
Наливные рукава предназначены для налива или слива нефтепродуктов из автомобильных и железнодорожных цистерн и состоят из шарнирно-сочлененного трубопровода и наконечника наливного.
Назначение
Данный тип рукавов предназначен для верхнего налива автомобильных цистерн через открытый люк без улавливания паров продукта.
В зависимости от применяемых модификаций наливных рукавов изменяется зона обслуживания приборов. Большой радиус действия приборов налива предусмотрен для тех пунктов налива, где невозможно точное позиционирование люка цистерны.
Данный тип приборов выполнен в облегченном исполнении, что обуславливает простоту в работе и удобство при обслуживании оборудования персоналом.
Для останова налива предусмотрен ручной клапан.
Рукав может комплектоваться аварийным датчиком уровня.
Технические параметры
| Основные параметры | Климатическое исполнение У2 | Климатическое исполнение ХЛ2 |
| Диаметр условного прохода стояка наливного, мм | 100 | |
| Температура окружающей среды при эксплуатации, °С | от минус 45 до плюс 50 | от минус 60 до плюс 50 |
| Рабочее давление, МПа | Не более 0,6 | |
| Высота обслуживаемых автоцистерн, мм | min 2500… max 3900 | |
| Наливной наконечник | открытого налива | |
| Масса, кг | не более 165 | |
Варианты монтажа наливных рукавов
Наливной рукав со стойкой для монтажа
Наливной рукав совместно с площадкой обслуживания
Оснащение наливных рукавов
