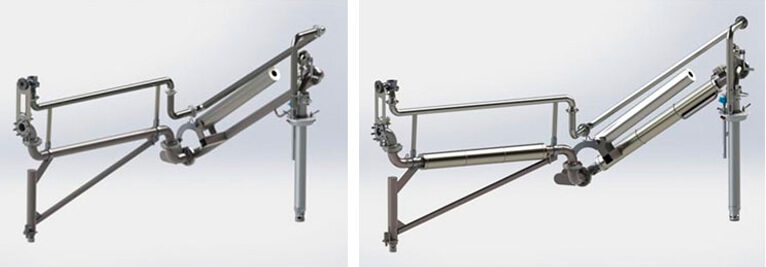

Наливной рукав герметичного налива с жестким рукавом отвода паров
Наливные рукава предназначены для налива или слива нефтепродуктов из автомобильных и железнодорожных цистерн и состоят из шарнирно-сочлененного трубопровода и наконечника наливного.
Назначение
Наливной рукав герметичного налива предназначен для заполнения автоцистерны через крышку люка (диаметр 300 мм) нефтепродуктами на нефтеналивных станциях нефтебаз. Налив происходит нарастающим потоком.
Наливные рукава выполнены в виде шарнирно-сочленной конструкции с обеспечением зоны обслуживания цистерны до 6 м, при этом усилия по управлению стояком не превышают 100 Н (до 10 кгс).
Возможно оснащение обогревными секциями и пневмоцилиндром (при наливе вязких нефтепродуктов).
Применение наливного наконечника герметичного типа позволяет отводить пары углеводородов при загрузке автоцистерны. Наконечник наливной отвечает требованиям ведущих мировых стандартов и изготовлен из искробезопасных материалов, контактирующих с нефтепродуктами и их парами. Кроме того, конструкция наконечника наливного телескопического типа, предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества.
Подъем (опускание) телескопа осуществляется при помощи лебедки, которая оснащена датчиком положения. Датчик отслеживает положение телескопической трубы наливного наконечника. При этом происходит разрешение или запрет налива (налив не произойдет, если наконечник не достигнет конечного положения, тем самым полностью исключается падающая струя продукта).
В отличие от исполнений с газоотводящим шлангом, жесткое исполнение трубопроводов позволяет избегать провисаний и скапливания конденсата в этих местах. Полное жесткое исполнение пароотводящей линии позволяет оснащать обогревом, как продуктопровод, так и паропровод прибора.
Технические параметры
| Основные параметры | Климатическое исполнение У2 | Климатическое исполнение ХЛ2 |
| Диаметр условного прохода стояка наливного, мм | 100 | |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 | от минус 60 до плюс 50 |
| Рабочее давление, МПа | Не более 0,6 | |
| Диаметр горловины автоцистерны, мм | 300 | |
| Высота обслуживаемых автоцистерн, мм | min 2500 … max 3900 | |
| Диаметр котла обслуживаемых автоцистерн, мм | min 1750 … max 2300 | |
| Наливной наконечник | телескопический, для закрытого налива, с датчиком уровня и кнопкой СТОП | |
| Материал шарнирного трубопровода, опорных стоек | Ст3 ГОСТ 14637-89 для исп.У2 С345-4 ГОСТ 27772-88 для исп.ХЛ2 | |
| Материал уплотнений шарнирных соединений, крышки наконечника наливного | Масло-бензостойкая резиновая смесь 3826с – НТА; фторопласт | |
| Диаметр рукава отвода паров, | Ду60 | |
| Масса, кг | не более 350 | |
Варианты монтажа наливных рукавов
Наливной рукав со стойкой для монтажа
Наливной рукав совместно с площадкой обслуживания
Оснащение наливных рукавов
