Наконечник нижней заправки (ННЗ)
Описание

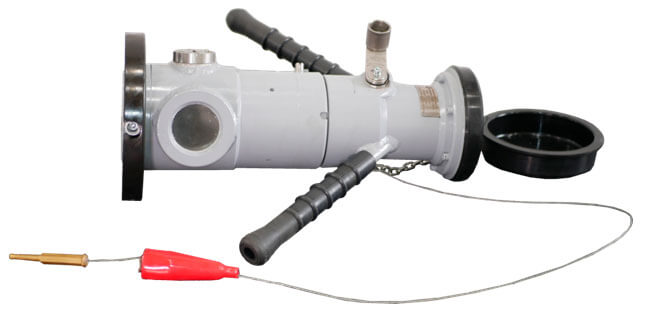

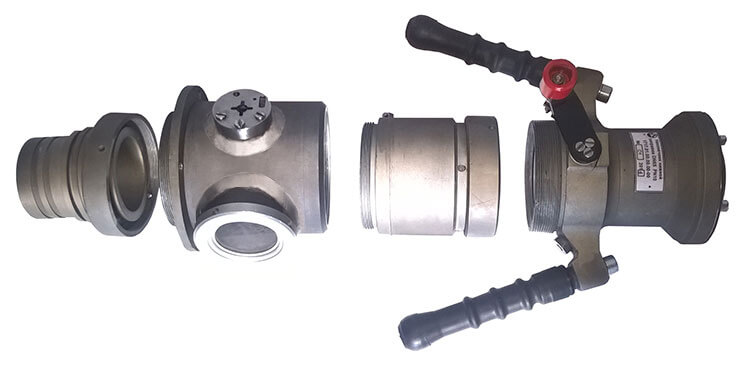

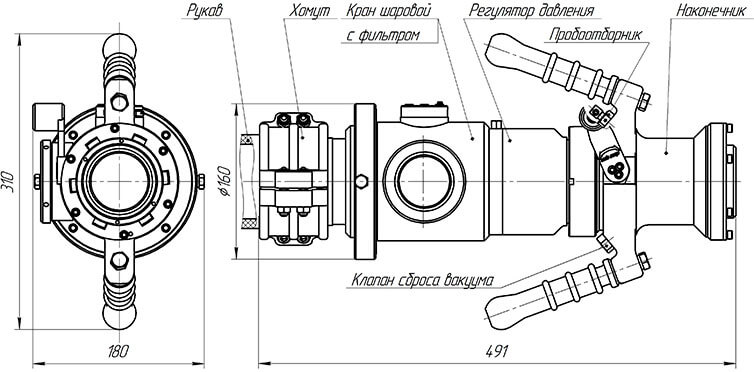

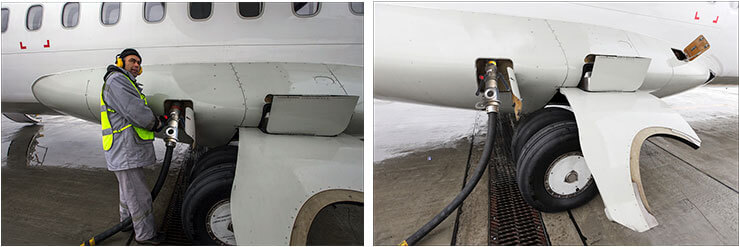

Наконечник нижней заправки (ННЗ) применяется в системах авиатопливообеспечения гражданской авиации (заправка самолетов и вертолетов авиационным топливом под давлением), а также в других сферах производственной деятельности по усмотрению Заказчика (Потребителя) и по согласованию с Изготовителем. ННЗ имеет модульную конструкцию, состоящую из наконечника, регулятора давления и крана шарового с фильтром. Наконечник оборудован пробоотборником и клапаном сброса вакуума. Пробоотборник наконечника значительно упрощает и сокращает время необходимое для анализа качества авиационного топлива заправляемого в авиационную технику. Отбор пробы можно производить в процессе заправки самолетов и вертолетов.
Рабочая среда – топливо для реактивных двигателей ГОСТ 10227 и ГОСТ 12308, авиационное топливо для газотурбинных двигателей Джет А-1 (JET A-1) ГОСТ Р 52050, бензины авиационные ГОСТ 1012, бензины автомобильные ГОСТ 2084, ГОСТ Р 51105 и топливо дизельное ГОСТ 305 (далее – топливо), а также жидкости противоводокристаллизационные «И» ГОСТ 8313 и «И-М» ОСТ 54-3-175-79-99 (далее ПВКЖ).
Технические характеристики
| Условный проход, мм | 65 |
| Пропускная способность, л/мин, не более | 1300 |
| Рабочее давление, МПа, не более | 1,0 |
| Потери напора, МПа, не более | 0,1 |
| Давление, поддерживаемое регулятором давления на выходе ННЗ, кгс/см2: | 3,2 ± 0,3 |
| Температура окружающей среды, °С | от минус 45 до плюс 50 |
| Относительная влажность, % | до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Рабочая среда | светлые нефтепродукты |
| Материал корпуса | алюминиевый сплав Д16 |
| Герметичность затворов по ГОСТ 9544-2015 | класс « А» |
* Присоединительные размеры соответствуют международным стандартам
Исполнения
ННЗ в зависимости от его состава и размера штуцера под гибкий рукав, могут изготавливаться следующих модификаций:
| Обозначение модификаций | Габаритные размеры, мм | Масса, кг | Описание | |
| ННЗ - 0 - 50 | 258х305 | 3,5 | состоит из:
| |
| ННЗ - 0 - 65 | 258х305 | 3,55 | состоит из:
| |
| ННЗ - 0 - 75 | 258х305 | 3,6 | состоит из:
| |
| ННЗ - 1 - 50 | 356х305 | 5,93 | состоит из:
| |
| ННЗ - 1 - 65 | 356х305 | 5,98 | состоит из:
| |
| ННЗ - 1 - 75 | 356х305 | 5,03 | состоит из:
| |
| ННЗ - 2 - 50 | 397х305 | 6,75 | состоит из:
| |
| ННЗ - 2 - 65 | 397х305 | 6,8 | состоит из:
| |
| ННЗ - 2 - 75 | 397х305 | 6,85 | состоит из:
| |
| ННЗ - 3 - 50 | 473х305 | 7,4 | состоит из:
| |
| ННЗ - 3 - 65 | 473х305 | 7,45 | состоит из:
| |
| ННЗ - 3 - 75 | 473х305 | 7,5 | состоит из:
|
Специалисты АО "Промприбор" разработали новую конструкцию наконечника нижней заправки воздушных судов ННЗ сильфонного типа.
Преимущества новой конструкции наконечника нижней заправки (ННЗ):
- Улучшены массогабаритные показатели: снижена масса с 8,9 кг до 7,9 кг.
- Линейная длина уменьшена с 470 мм до 420 мм.
- Увеличена надёжность устройства шарнирного за счёт внедрения двухрядной шариковой конструкции с использованием воротниковой манжеты уплотнения.
- Применена встроенная конструкция блокировки регулятора давления ННЗ (нет необходимости в снятии блокировочного винта, для работы, и последующей установки его, при регулировании).
- Внедренная конструкция регулирования давления на основе сильфона однослойного измерительного позволила уйти от плунжера внутреннего с уплотнениями и осуществлять изменение величины регулируемого давления в пределах 0,6 кг·с/см2. При увеличении порога регулирования давления увеличивается пропускная способность ННЗ.
