Монитор налива МН
- взрывозащищенное исполнение
- совместимость с системами ограничения перелива CIVACON и "Промприбор"
- широкий диапазон рабочих температур от -40°С до +70°С
- MH-01EX - соответствие требованиям европейского стандарта EN13922:2003(E)
Описание
Использование мониторов налива МН-01Ех и МН-02Ех позволяет обеспечить безопасный налив нефтепродуктов в транспортные резервуары, не допуская перелива (также прибор может использоваться и для контроля перелива при наливе стационарных ёмкостей и резервуаров, например, топливных резервуаров АЗС).
Монитор отслеживает состояние датчиков перелива и при срабатывании одного из них размыкает контакты электронного реле. В результате отключается насос или закрывается клапан продукта, тем самым предотвращая возможную аварийную ситуацию.
Кроме того, сигнал о срабатывании датчика перелива и реле передается в систему автоматизированного управления верхнего уровня по интерфейсу RS485.
Также состояние прибора отображается на индикаторном табло. Свечение зеленого индикатора - налив разрешен, свечение красного - налив запрещен.
Монитор в процессе работы в автоматическом режиме выполняет диагностику неисправностей датчиков, таких как "обрыв" и "короткое замыкание".
Витой кабель внешнего разъема монитора позволяет подключить автоцистерну на расстоянии до 5 м и в тоже время, в процессе использования, не касается дорожного покрытия, что препятствует его загрязнению и механическим повреждениям. Оболочка кабеля изготовлена из материала повышенной прочности, химически устойчивого к воздействию нефтепродуктов и сохраняет свои свойства, как при низких, так и при высоких температурах окружающего воздуха.
Цена
Исполнения
Монитор МН-01Ех
Монитор МН-01Ех (1193.00.00.00) разработан в полном соответствии с европейским стандартом EN13922:2003(Е) для подключения пятипроводных оптических сигнализаторов уровня - электронных датчиков.

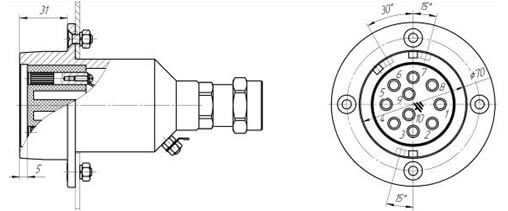

Соединительная вилка монитора соответствует моделям розеток 4100, 4200 производства компании CIVACON. Вилка имеет десятиконтактный разъем.
Индикаторное табло монитора отображает два состояния: "Налив разрешен" и "Налив запрещён".
Команда "налив разрешен" выдаётся в случае "сухих" датчиков перелива системы контроля автоцистерны при подключении монитора к автоцистерне.
Команда "налив запрещен" выдаётся в случаях:
- гаражного положения монитора,
- смачивания датчиков перелива, обрыва или короткого замыкания электрических цепей системы контроля при подключении монитора к автоцистерне.
Монитор МН-02Ех
Монитор МН-02Ех (1341.00.00.00-ХХ) позволяет подключать датчики производства АО "Промприбор" (ООО "Ливенка").
Монитор имеет в составе:
- один входной канал для подключения группы оптических датчиков или ультразвуковых датчиков с интерфейсом RS485.
- шесть независимых аналоговых входов для подключения токовых датчиков с импульсным сигналом 4-20 мА. (для светлых нефтепродуктов, водных растворов могут использоваться оптические датчики, для нефти и тёмных нефтепродуктов - термисторные датчики).
Индикаторное табло монитора отображает четыре состояния: "Верхний налив разрешен", "Верхний налив запрещен", "Нижний налив разрешен", "Нижний налив запрещен".
Модель монитора МН-02Ех имеет три исполнения:
- 1341.00.00.00 - питание от переменного тока 220В, для установки на стационарные объекты, полная комплектация,
- 1341.00.00.00-01 - питание от переменного тока 220 В, для установки на стационарные объекты, без вилки и витого соединительного кабеля,
- 1341.00.00.00-02 - питание от постоянного тока 24В, для установки непосредственно на автоцистерны, без вилки и витого соединительного кабеля.
Область применения
- Для установки на стационарных объектах - нефтебазах, нефтескладах, АЗС и прочих объектах, где осуществляется налив жидкостей в транспортные и стационарные ёмкости;

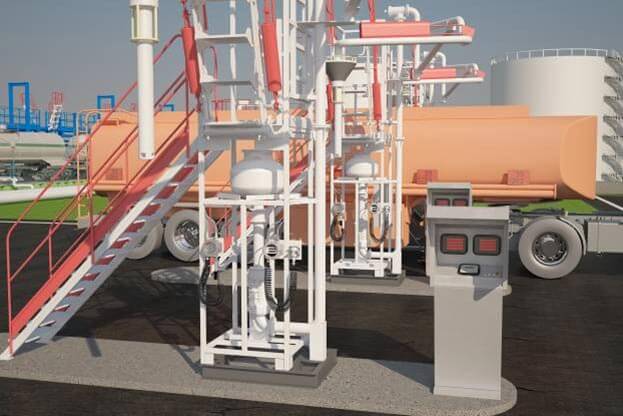

Пример установки монитора налива МН-01Ех на автоматизированной системе налива (АСН)

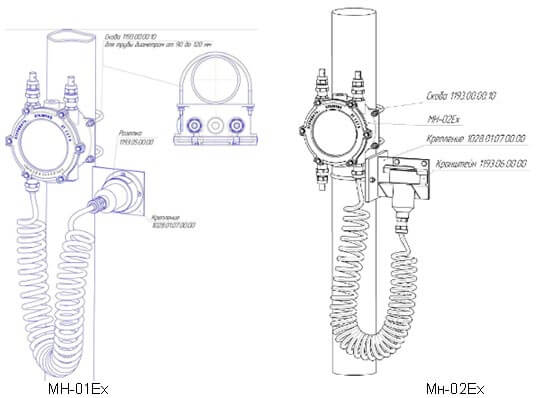

Схема крепления монитора МН-01Ех (слева) и МН-02Ех (справа) на стационарных объектах
- Монитор налива МН-02Ех входит в распределённую систему управления наливом,
- Для установки непосредственно на транспортные цистерны, оборудуемые электронной системой контроля перелива (в комплекте с системой датчиков).

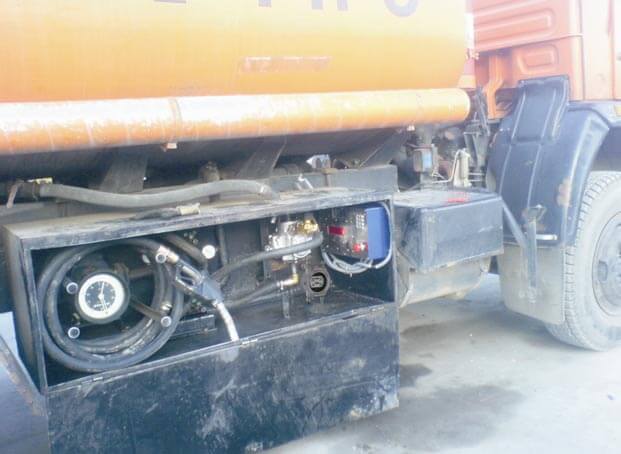

Пример установки монитора налива МН-02Ех (исполнение 1341.00.00.00-02, питание 24 В) на автотопливозаправщик

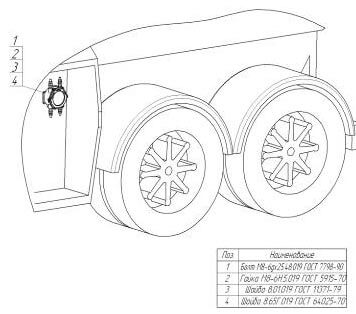

Схема крепления монитора МН-02Ех на топливозаправщиках
Технические характеристики
|
Наименование параметра |
МН-01Ех |
МН-02Ех |
| Напряжение питающей сети, В | переменный ток АС 230(+10-15%) | переменный ток АС 230(+10-15%) постоянный ток DC 24 В. |
| Потребляемая мощность, ВА, не более | 6 | 12 |
| Время реакции монитора при переходе из состояния «Налив разрешен» в состояние «Налив запрещён», мс, не более | 450 | |
| Тип входных цепей | Стандарт EN 13922:2003(E) | 6 входов 4-20 мА цифровой RS485 ModBus RTU (Master) |
| Тип выходных цепей | 1 релейный выход 250В, 8А | 2 релейных выхода 250В, 8А |
| Вилка | 10-ти контактная Стандарт EN 13922:2003(E) |
10-ти контактная Стандарт АО «Промприбор» |
| Тип выходного интерфейса связи (протокол) | цифровой RS485 ModBus RTU | |
| Маркировка взрывозащиты, температурный класс оборудования | 1Exd[ia]IIT4 | |
| Диапазон рабочих температур, ºС | -40…+50 | |
| Пылевлагозащита | IP67 | |
| Длина витого кабеля вилки заземления, м., не менее | 5 | |
| Масса, кг, не более | 4.5 | |
| Габаритные размеры, (без учета кабеля и вилки) мм. | 190x210x105 | |
