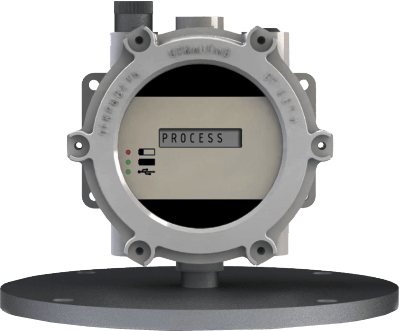

Монитор дыхательных клапанов
- Постоянный мониторинг разности давления внутри и снаружи резервуара.
- Используются 2 канала измерения давления.
- Фиксирует значение превышения или снижения давления внутри резервуара относительно атмосферного.
- Результаты измерений записываются во внутреннюю память для последующего анализа.
- Подключается к ПК с помощью стандартного USB-разъема.
Описание

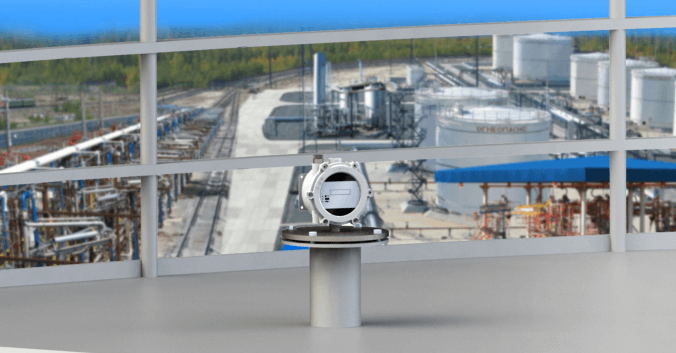

Монитор дыхательных клапанов (МДК) – взрывозащищенное оборудование, предназначенное для проверки работоспособности дыхательных клапанов, устанавливаемых на резервуарах для хранения нефтепродуктов и прочих резервуарах.
Проверку можно осуществлять в режиме эксплуатации без снятия клапанов.
Монитор может эксплуатироваться при температуре от минус 40°С до плюс 50°С.
Основные параметры и характеристики МДК
| Наименование параметра | Значение |
| Напряжение питания встроенного аккумулятора, В | 3,7 |
| Потребляемая мощность: - в режиме зарядки, Вт - в режиме измерения, мВт |
не более 2,5 не более 20 |
| Среднее время зарядки аккумулятора, ч | 3 |
| Допустимый диапазон температуры зарядки аккумулятора, °С | от 0 до 45 |
| Диапазон измерения разрежения /давления, кПа - разрежения - давления |
30 5,8 |
| Максимальная длительность цикла замеров давления, суток, не менее | 30 |
| Объем журнала замеров, тыс. записей, не менее | 32 |
| Интерфейс подключения | USB |
| Протокол связи | МДК АО «Промприбор» |
| Параметры внутренних искробезопасных цепей: - входное напряжение Um, В - выходное напряжение Uо, В - выходной ток Io, А - внешняя емкость Co, мкФ - внешняя индуктивность Lo, мГн - выходная мощность Рo, Вт |
4,2 5,3 0,156 300 5,8 0,21 |
Принцип работы
Принцип работы основан на постоянном мониторинге разности атмосферного и внутреннего давления резервуара. В зависимости от настроек монитор с заданной периодичностью фиксирует значение превышения или снижения давления внутри резервуара относительно атмосферного.
Результаты измерений сохраняются во внутренней памяти для последующего анализа. По завершению цикла измерений монитор демонтируется с резервуара и с помощью USB-разъема подключается к персональному компьютеру.
Для обработки результатов измерения необходимо использовать специальное программное обеспечение «Монитор давления» (предоставляем CD-ROM диск с программным обеспечением «Монитор давления» в комплекте с МДК) позволяющее выяснить возможные неисправности в работе дыхательных клапанов.
