Установка измерительная УПМ-М
Цена
Назначение
Установки предназначены для поверки объемно-массовым методом счётчиков жидкости, топливораздаточных колонок, узлов учёта и других устройств для измерения объема или массы нефтепродуктов в момент их выпуска из производства или периодической поверки устройств на местеих эксплуатации. Установки так же могут использоваться для определения плотности среды.
Область применения
Область применения установок: нефтебазы, автозаправочные станции и другие объекты, где по условиям эксплуатации возможно их применение.
Также установки поверочные используют Центры стандартизации и метрологии (ЦСМ) и иные организации, занимающиеся поверкой и эксплуатацией средств измерений.

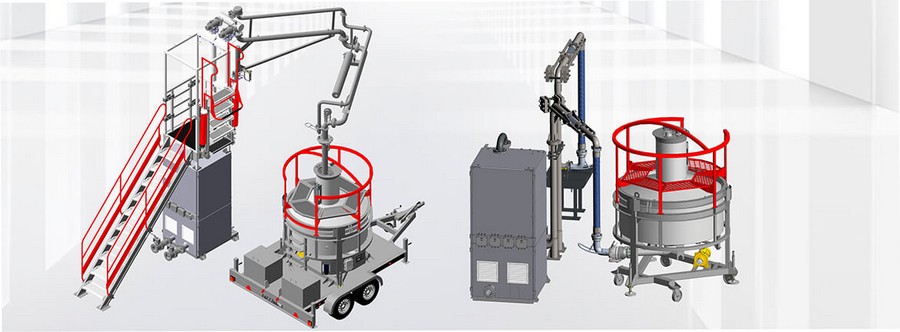

Состав и исполнение установок
Установки состоят из мерников эталонных II разряда с классом точности 0.05, установленных на чувствительных весоизмерительных датчиках, которые позволяют определять массу продукта с высокой точностью (0,04%).
Установки по требованию заказчика могут комплектоваться насосным агрегатом, предназначенным для быстрого слива жидкости из мерника или её перекачки в резервуар.
Установки могут эксплуатироваться в условиях, установленных для условий эксплуатации У категории размещения 2 по ГОСТ 15150-69, при воздействии температуры окружающего воздуха от минус 10 до плюс 40°С с относительной влажностью от 30% до 95% при 30°С атмосферном давлении (84-106,7) КПа.
Составные части установок и их электрооборудование выполнены во взрывозащищенном исполнении и соответствуют условиям эксплуатации в части требований взрывозащиты.

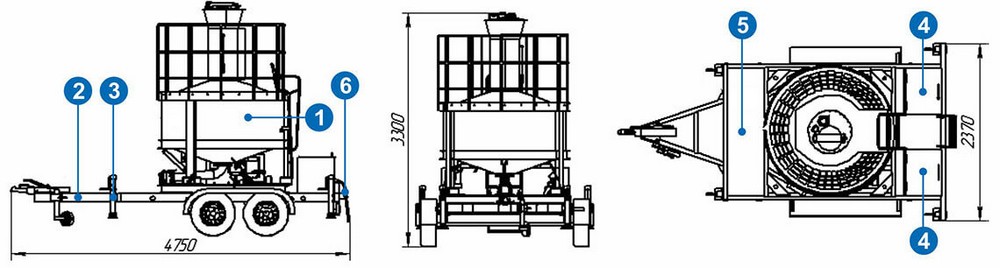

Габаритные размеры
1 – установка поверочная средств измерений объема и массы УПМ-М;

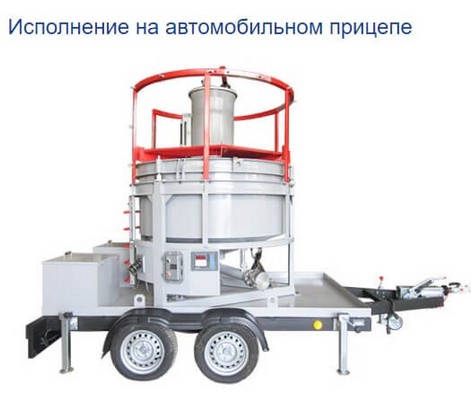

2 – передвижная платформа (прицеп);
3 – опорная стойка;
4 – ящик под комплектующие;
5 – поддон экологический;
6 – подножка.
Основные преимущества
Преимущества модернизированной установки перед базовой:
- Удобство эксплуатации за счет измененной конструкция рамы, лестницы, площадки для обслуживания.
- Наличие тента для защиты от ветрового воздействия и атмосферных осадков.
- Более стабильные показания и высокая точность измерений.
Технические характеристики
| Наименование характеристики | Значение характеристики |
| УПМ-М | |
| Номинальная вместимость мерника при 20 оС, дм3 | 2000 |
| Пределы относительной погрешности установки при измерении объёма δо, % | ± 0,05 |
| Пределы относительной погрешности установки при измерении массы δm, % | ± 0,04 |
| Температура измеряемой среды, оС | от минус 10 до плюс 40 |
| Цена деления весового терминала, кг | 0,1 |
| Цена деления шкалы мерника, дм3 | 1 |
| Диапазон шкалы мерника, дм3 | От 1980 до 2020 |
| Наибольший предел взвешивания, кг | 2000 |
| Наименьший предел взвешивания, кг | 40 |
| Вязкость измеряемой жидкости при измерении объёма, мм2/с, не более | 36 |
| Вязкость измеряемой жидкости при измерении массы, мм2/с, не более | 100 |
| Время установления рабочего режима, мин, не более | 5 |
| Потребляемая мощность преобразователя весоизмерительного ТВИ-024, Вт, не более | 7 |
| Максимальная длина связи, м, не более | 100 |
| Частота напряжения питания, Гц | 50±1 |
| Напряжение питания, В | |
| Габаритные размеры, мм, не более | Приложение А |
| Масса установки, кг, не более | 1050 |
| Вероятность безотказной работы установок за время 1000 ч, Р (1000 ч) | 0,98 |
