Консольные насосы К-Е

Назначение
Насосы консольные типа К и агрегаты электронасосные на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 до плюс 50°С, вязкостью до 10 -4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Насосы консольные и агрегаты электронасосные типа К предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.

Конструктивное исполнение
Насос - центробежный, консольный, одноступенчатый, горизонтальный.
Тип комплектующего уплотнения - торцовое (двойное).
Наличие мест под установку датчиков контроля температуры подшипников насоса, датчика вибрации, датчика "сухого хода", датчиков контроля уровня охлаждающей жидкости в сосуде-бачке.

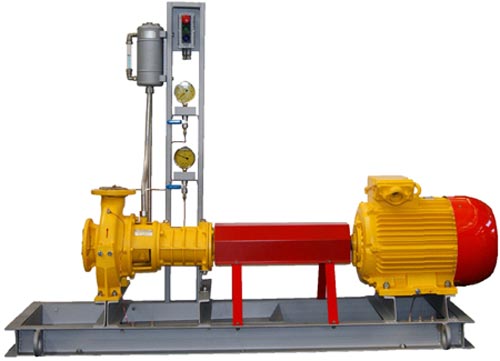

Агрегат электронасосный - состоит из насоса консольного и электродвигателя взрывозащищенного исполнения, смонтированных на одной раме и соединенных между собой с помощью специальной муфты (двойного шарнира), что обеспечивает возможность быстрого ремонта насоса без демонтажа электродвигателя и отсоединения насоса от системы трубопроводов.

Комплектация
Изделия комплектуются:
- приборами контроля давления: манометром, мановакуумметром;
- ответными фланцами в соответствии с ГОСТ 12815- 80.
*Пост управления взрывозащищенного исполнения тип ПВК15 или тип ПВК35 - поставляется по требованию заказчика.
По требованию заказчика насосы могут комплектоваться компенсаторами, запорно-регулирующей арматурой, шкафом управления и защиты.

Внимание!
На базе агрегатов электронасосных изготавливаются станции "Каскад" с автоматизированной системой управления в соответствии с требованиями безопасности согласно ГОСТ Р 72543 -2007, ГОСТ12.2.003-91, ГОСТ12.1.019-79, "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03, "Правил промышленной безопасности для нефтеперерабатывающих производств" ПБ 09-563-03, "Правил промышленной безопасности нефтебаз и складов нефтепродуктов" ПБ 09-560-03, "Правил устройства электроустановок" ПУЭ (гл. 7. 3)

Климатическое исполнение
Насосы консольные и агрегаты электронасосные типа К изготавливаются в климатическом исполнении У категории размещения 2 ГОСТ 15150-69.

Область применения

• нефтехимические и нефтеперерабатывающие производства;
• технологические линии для подачи топлива и перекачивания нефтепродуктов;
• перекачивающие насосные станции;
• технологические процессы;
• нефтебазы;
• АЗС;
• системы экстрагирования масла.

Условное обозначение
Насос консольные (Агрегат электронасосный) К125-80-200Е У2
К - консольный
125 - диаметр всасывающего патрубка, мм
80 - диаметр напорного патрубка, мм
200 - номинальный диаметр колеса рабочего, мм
Е - для перекачивания жидкостей во взрывоопасных зонах
У - климатическое исполнение
2 - категория размещения

Внимание!
Основные требования по эксплуатации, монтажу, техническому обслуживанию согласно руководству по эксплуатации.

Технические характеристики

Типоразмер насоса консольного (агрегата)	Подача, м3/ч (л/с)	Напор,м	КПД насоса, %	Допускаемый кавитационный запас, м, не более	Мощность электродвигателя, кВт	Частота вращения,об/мин	Масса, кг
К 100-80-160Е	100(27,8)	32	60	4,5	15	2900	350
К 125-80-200Е	150(41,6)	40	60	5,5	37		485
К 200-125-250Е–Б*	300 (83,3)	50	60	6,5	55		600
К 200-125-250Е	300 (83,3)	40	50
К 200-125-250Е	300 (83,3)	50	60		75		850

Частота тока- 50Гц
Наибольшее допустимое избыточное давление перекачиваемой жидкости на входе в насос - 3 кгс/см² (0,3МПа).
* К 200-125-250Е - Б - для перекачивания бензина и других нефтепродуктов плотностью до 750 кг/м³.
