Электронасосы типа КМС
Назначение
Электронасосы типа КМС предназначены для перекачивания светлых нефтепродуктов температурой от минус 40 до плюс 50 ºС, вязкостью до 10-4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.
Стабильная работа электронасосов в режиме самовсасывания обеспечивается при перекачивании нефтепродуктов вязкостью не более 2х10-5 м2/с (20 сСт).
Электронасосы типа КМС предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.
Конструктивное исполнение

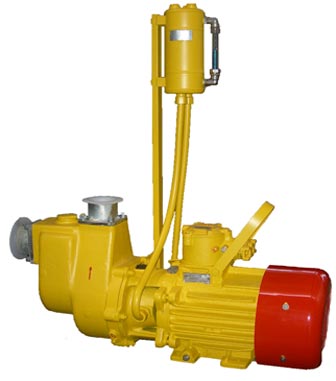

Электронасос - центробежный консольный одноступенчатый горизонтальный самовсасывающий.
Тип комплектующего уплотнения - торцовое двойное.
Наличие системы смазки и охлаждения - сосуд - бачок.
Наличие мест под установку датчика контроля температуры переднего подшипника электродвигателя, датчика вибрации, датчиков контроля уровня охлаждающей жидкости в сосуде-бачке.
Возможно изготовление электронасосов с установкой быстроразъемного соединения Ду100, Ду80.
Внимание!
На базе электронасосов КМС изготавливаются станции "Каскад" с автоматизированной системой управления в соответствии с требованиями безопасности согласно ГОСТ Р 72543 -2007, ГОСТ12.2.003-91, ГОСТ12.1.019-79, "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03, "Правил промышленной безопасности для нефтеперерабатывающих производств" ПБ 09-563-03, "Правил промышленной безопасности нефтебаз и складов нефтепродуктов" ПБ 09-560-03, "Правил устройства электроустановок" ПУЭ (гл. 7. 3).
Климатическое исполнение
Электронасосы типа КМС изготавливаются в климатическом исполнении У, Хл категории размещения 2 ГОСТ 15150-69.
Область применения
- нефтехимические и нефтеперерабатывающие производства;
- технологические линии для подачи топлива и перекачивания нефтепродуктов;
- перекачивающие насосные станции;
- технологические процессы;
- нефтебазы;
- АЗС;
- системы экстрагирования масла.
Условное обозначение
Электронасос КМС 100-80-180Е У2
К - консольный
М - моноблочный
С - самовсасывающий
100 - диаметр всасывающего патрубка, мм
80 - диаметр напорного патрубка, мм
180 - номинальный диаметр колеса рабочего, мм
Е - для перекачивания жидкостей во взрывоопасных зонах
У - климатическое исполнение
2 - категория размещения
Внимание!
Основные требования по эксплуатации, монтажу, техническому обслуживанию согласно руководству по эксплуатации.
Технические характеристики
| Типоразмер электронасоса | Подача, м3/ч (л/с) | Напор, м | КПД насоса, % | Допускаемый кавитационный запас, м, не более | Мощность электродвигателя, кВт | Частота вращения, об/мин | Масса, кг, не более |
| КМС 100-80-180Е | 65 (18) | 35 | 60 | 3,5 | 15 | 2900 | 190 |
| КМС 100-80-180А-Е | 40 (11,1) | 35 | 50 | 3,5 | 11 | 2900 |
Высота самовсасывания - 6,5 м (при работе на воде).
Время самовсасывания - не более 480 с (8 мин).
Номинальное напряжение питающей сети - 380 В.
Частота тока - 50 Гц.
Наибольшее допустимое избыточное давление перекачиваемой жидкости на входе в насос - 3 кгс/см2
(0,3 МПа)
