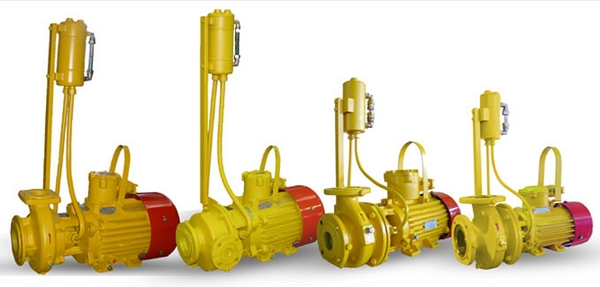

Электронасосы КМ-Е
Общие сведения
Электронасосы центробежные одноступенчатые типа КМ-Е предназначены для перекачивания нефтепродуктов температурой от -40 до +50 °С, вязкостью до 10-4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.
лектронасосы КМ-Е допускаются для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.0-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасности Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5-99.
Конструкцией насосов предусмотрены места для установки датчика вибрации, датчика сухого хода, датчиков верхнего и нижнего уровней охлаждающей жидкости в сосуд-бачке, датчика контроля давления на входе и выходе насоса, датчика контроля температуры перекачиваемой жидкости, датчика контроля температуры подшипников электродвигателя и температуры обмоток статора.
Электронасосы КМ-Е рассчитаны на напряжение сети 380 В; частота вращения вала - 2900 об/мин; частота тока питающей сети 50Гц; тип сети - трехфазная.

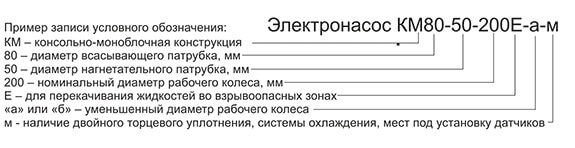

Основные технические характеристики
| Типоразмер электронасоса (агрегата) | Подача, м3/ч (л/с) | Напор, м | Допускаемый кавитационный запас, м, не более | Мощность электро- двигателя, кВт | Габаритные размеры (HxBxA), мм (объем, м3) | Масса, кг, | 3D |
| КМ 40-32-160 Е | 6 (1,6) | 28 | 3,5 | 1,1 | 270х220х380 (0,03) | 30 | |
| КМ 50-32-200 Е | 8 (2,2) | 30 | 3,5 | 2,2 | 310х250х450 (0,04) | 35 | |
| КМ 50-40-215 Е | 9 (2,5) | 40 | 3,5 | 3,0 | 350х300х500 (0,06) | 65 | |
| КМ 50-32-125 Е | 12,5(3,5) | 20 | 3,5 | 2,2 | 250х190х500 (0,03) | 45 | |
| КМ 50-32-125 Е -а | 12,5(3,5) | 16 | 3,5 | 2,2 | 250х190х450 (0,03) | 45 | |
| КМ 50-32-125 Е -б | 12,5(3,5) | 12 | 3,5 | 2,2 | 250х190х500 (0,03) | 45 | |
| КМ 50-32-160 Е | 12,5(3,5) | 32 | 3,5 | 3,0 | 310 х240х520 (0,03) | 55 | |
| КМ 65-40-140 Е | 20 (5,6) | 18 | 3,8 | 2,2 | 310х220х550 (0,04) | 60 | |
| КМ 65-40-165 Е | 20 (5,6) | 30 | 3,8 | 3,0 | 330х240х530 (0,05) | 80 | |
| КМ 65-50-160 Е | 25(6,9) | 32 | 3,8 | 5,5 | 360х240х550 (0,05) | 80 | |
| КМ 65-50-160 Е -а | 25(6,9) | 26 | 3,8 | 5,5 | 290х240х550 (0,05) | 80 | |
| КМ 65-50-160 Е -б | 25(6,9) | 20 | 3,8 | 5,5 | 290х240х550 (0,05) | 80 | |
| КМ 65-50-160 Е -м | 25(6,9) | 32 | 3,8 | 5,5 | 710х350х630 (0,04) | 95 | |
| КМ 65-50-160 Е -а -м | 25(6,9) | 26 | 3,8 | 5,5 | 710х350х630 (0,16) | 95 | |
| КМ 65-50-160 Е -б -м | 25(6,9) | 20 | 3,8 | 5,5 | 710х350х630 (0,16) | 95 | |
| КМ 80-65-140 Е | 45 (12,5) | 15 | 4,0 | 3,0 | 340х250х500 (0,05) | 80 | |
| КМ 80-65-140 Е-м | 45 (12,5) | 15 | 4,0 | 3,0 | 740x350x600 (0,16) | 95 | |
| КМ 80-50-215 Е | 45 (12,5) | 50 | 4,0 | 11,0 | 480х310х680 (0,11) | 150 | |
| КМ 80-65-160 Е | 50(13,9) | 32 | 4,3 | 7,5 | 410х270х620 (0,07) | 140 | |
| КМ 80-65-160 Е -а | 50(13,9) | 26 | 4,3 | 7,5 | 340х270х620 (0,07) | 140 | |
| КМ 80-65-160 Е -б | 50(13,9) | 20 | 4,3 | 7,5 | 340х270х620 (0,07) | 140 | |
| КМ 80-65-160 Е -м | 50(13,9) | 32 | 4,3 | 7,5 | 1100х350х700 (0,3) | 160 | |
| КМ 80-65-160 Е -а -м | 50(13,9) | 26 | 4,3 | 7,5 | 1100х350х700 (0,3) | 160 | |
| КМ 80-65-160 Е -б -м | 50(13,9) | 20 | 4,3 | 7,5 | 1100х350х700 (0,3) | 160 | |
| КМ 80-50-200 Е | 50(13,9) | 50 | 4,0 | 15,0 | 450х270х750 (0,1) | 172 | |
| КМ 80-50-200 Е -а | 50(13,9) | 40 | 4,0 | 11,0 | 450х270х750 (0,1) | 172 | |
| КМ 80-50-200 Е -б | 50(13,9) | 30 | 4,0 | 11,0 | 450х270х750 (0,1) | 172 | |
| КМ 80-50-200 Е-м |
50(13,9) | 50 | 4,0 | 15,0 | 1200х400х760(0,37) | 225 | |
| КМ 80-50-200 Е-а-м |
50(13,9) | 40 | 4,0 | 11,0 | 1200х400х760(0,37) | 225 | |
| КМ 80-50-200 Е-б-м |
50(13,9) | 30 | 4,0 | 11,0 | 1200х400х760(0,37) | 225 | |
| КМ 80-65-250 Е | 60(16,7) | 80 | 4,5 | 30,0 | 681х626х920 | 358 | 3d |
| КМ 100-80-170 Е | 100(27,8) | 25 | 4,5 | 11,0 | 450x350x680 (0,11) | 160 | |
| КМ 100-80-170 Е-М |
100(27,8) | 25 | 4,5 | 11,0 | 1200x400x780(0,37) | 170 | |
| КМ100-80-160 Е-M | 100(27,8) | 32 | 4,5 | 15,0 | 1200x400x780(0,37) | 180 |
Примечания
1. Параметры электронасосов получены при испытании на воде.
2. Электронасос КМ100-80-170Е допускается комплектовать двигателем АИМ 132М2Ж4 на номинальное напряжение 220В (схема соединения "треугольник") и номинальный ток 36,5А.
3. Электронасос КМ80-65-160Е допускается комплектовать двигателем АИМ 112М2Ж2 на номинальное напряжение 220В (схема соединения "треугольник") и номинальный ток 24,9А.
