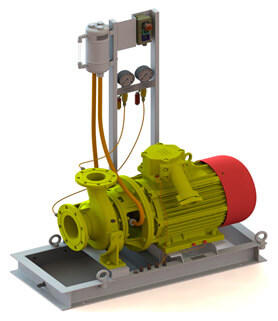

Консольно-моноблочные КМ-Е, 100-320 куб.м/ч

Назначение
Электронасосы центробежные консольные моноблочные типа К-м (далее электронасосы) предназначены для перекачивания нефтепродуктов температурой от минус 40 до плюс 50 °С, вязкостью до 10-4 м2 /с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.

Климатическое исполнение
Электронасосы изготавливаются в климатическом исполнении У, категории размещения 2 ГОСТ 15150-69.

Возможно изготовление электронасосов в исполнении ХЛ, категории размещения 2 для эксплуатации в районах с холодным климатом (от минус 60 до плюс 40) ГОСТ 15150-69.

Конструктивное исполнение
Насос - центробежный, консольно-моноблочный, одноступенчатый, горизонтальный.

Тип комплектующего уплотнения - торцовое (двойное).

Конструкцией электронасосов предусматриваются места под установку датчиков контроля:

• вибрации;
• уровня охлаждающей жидкости в сосуд-бачке;
• температуры подшипников (фланец, щит электродвигателя).

На напорном патрубке корпуса электронасосов предусмотрено место под установку датчика "сухого хода".

На входном и выходном фланцах корпуса насосов выполнены резьбовые отверстия для трубок отвода давления с выходом к мановакуумметру, манометру, а также отверстие под установку датчика температуры перекачиваемой жидкости (присоединительные размеры М10х1-7Н).

Входной и выходной патрубки корпуса насосов выполнены под ответные фланцы на Ру 10кгс/см2 в соответствие ГОСТ 12815-80.

Состав изделия:

• Электронасос с двойным торцовым уплотнением;
• Система подвода охлаждающей (затворной) жидкости в узел торцового уплотнения,
• Манометр,
• Мановакуумметр,
• Пост управления с кнопками "Пуск", "Стоп", "Аварийный стоп",
• Опорная рама с экологическим поддоном,
• Комплект ответных фланцев.

По требованию заказчика возможно доукомплектование электронасоса следующим оборудованием:

• Автоматизация насосного агрегата:
• Комплект датчиков,
• Контроллер сбора информации,
• Контроллер управления насосным агрегатом.
• Шкаф управления насосным агрегатом,
• Компенсаторы на напорном и всасывающем патрубках,
• Запорная арматура (по желанию заказчика).

Особенности электронасосов:

• Простота и надёжность конструкции,
• Низкая стоимость ремонта и обслуживания,
• Двойное торцовое уплотнение проверенного производителя,
• Пониженный уровень вибрации и шума,
• Привлекательная цена.

Область применения

• нефтехимические и нефтеперерабатывающие производства;
• технологические линии для подачи топлива и перекачивания нефтепродуктов;
• перекачивающие насосные станции;
• технологические процессы;
• нефтебазы;
• АЗС;
• системы экстрагирования масла.

Условное обозначение
Пример записи условного обозначения электронасоса при его заказе:
Электронасос КМ 150-100-200-Е-м-У2 ТУ 3631-120-75666544-2007
К - консольный;
150 - диаметр всасывающего патрубка, мм;
100 - диаметр нагнетательного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
Е - для перекачивания жидкостей во взрывоопасных зонах;
м - моноблочное исполнение;
У - климатическое исполнение;
2 - категория размещения.
