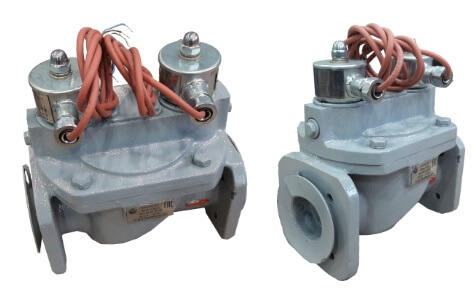

Клапаны КО 076.00.00.00(Ду40) и 843.00.00.00(Ду65)
Описание
Клапаны предназначены для дистанционного и двухступенчатого режима работы (минимальный расход в начале и в конце налива, максимальный расход) с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 36,0 мм2/с с рабочим давлением до 0,63 МПа. Клапаны обеспечивают запрограммированный процесс налива, что обеспечивает высокую точность работы измерителей, а также точность выдачи задаваемых доз.
Клапаны незаменимы в дозирующих измерительных системах, где требуется плавное и точное регулирование и отсечение выдаваемой дозы.
Взрывозащищенность обеспечивается применением соленоида взрывозащищенного СВ с защитой вида «m» и маркировкой 2ExmIIТ4X ГОСТ Р 51330.0-99, ГОСТ Р 51330.17-99.
Технические характеристики
| Наименование | Клапан КО | |
| 076.00.00.00 | 843.00.00.00 | |
| Диаметр условного прохода, мм | 40 | 65 |
| Пропускная способность, м3/ч | 24 | 36 |
| Рабочее давление, МПа, не более | 0,63 | 0,63 |
| Потери напора, МПа, не более | 0,05 | 0,05 |
| Вязкость жидкости, мм2/с | от 0,55 до 36,0 | |
| Время открытия клапана, с, не более | 0,5 | 0,5 |
| Расход, м3/час, не более -минимальный -максимальный |
0,8 24 |
0,8 36 |
| Герметичность затворов по ГОСТ 9544-2005 | класс «А» | класс «А» |
| Параметры питания: напряжение, В |
220; 110; 24; 12; | |
Ресурсы, сроки службы и гарантии изготовителя
- Установленный срок службы - 5 лет.
- Установленная безотказная наработка - 2500 циклов.
- Средняя наработка на отказ - 25000 циклов.
- Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.
- Гарантийный срок эксплуатации клапана - 12 месяцев со дня ввода его в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием изготовителем.
Габаритные и присоединительные размеры.

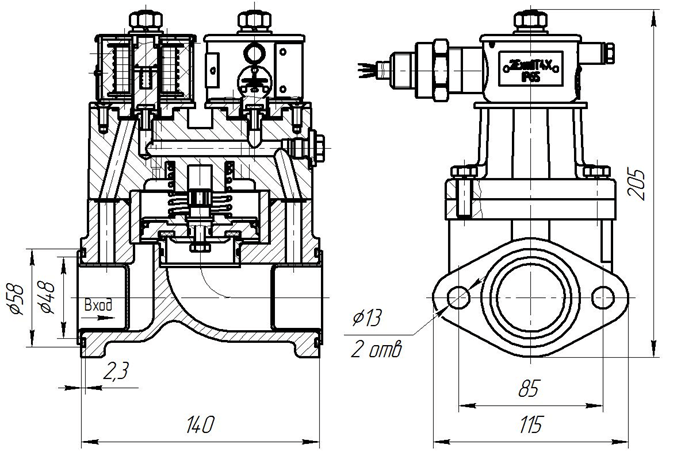

Клапаны КО 076.00.00.00

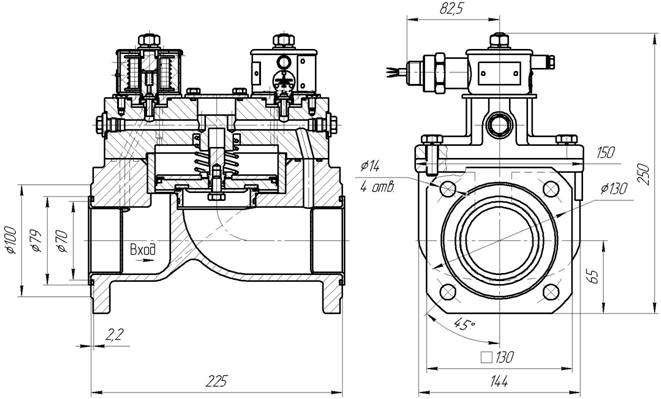

Клапаны КО 843.00.00.00

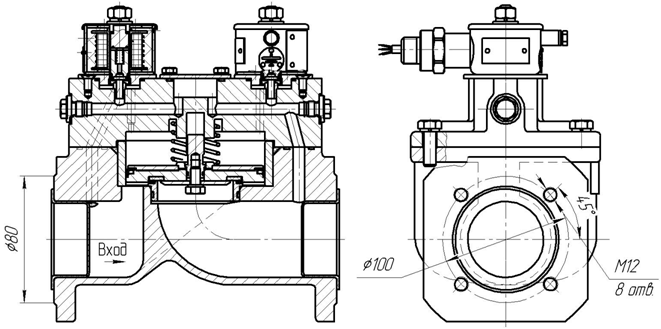

Клапаны КО 843.00.00.00-02
