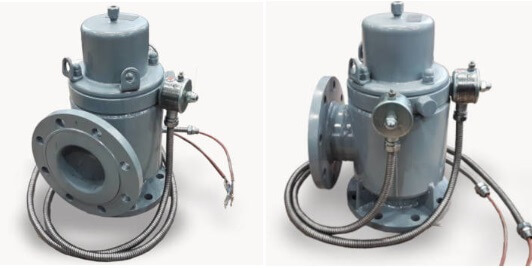

Клапан КО 257.00.00.00
Описание
Клапаны КО предназначены для дистанционного и ступенчатого регулирования, частичного или полного открытия (закрытия) проходного сечения трубопровода с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 60 мм2/с (клапаны с внутренним контуром управления) и от 0,55 до 300 мм2/с (клапаны с внешним контуром управления) с рабочим давлением до 0,63 МПа, а так же сжиженными углеводородными газами (далее СУГ) вязкостью от 0,25 до 0,35 мм2/с с рабочим давлением до 0,6 МПа.
Клапаны КО обеспечивают запрограммированный процесс налива, а также стабилизацию номинального расхода продукта при изменяющихся условиях (высоте взлива продукта в резервуаре и др.), что обеспечивает высокую точность работы измерителей, а также точность выдачи задаваемых доз.
Клапаны КО позволяют производить плавную регулировку расхода по заданным параметрам расхода (при наличии измерителя расхода).
Клапаны КО незаменимы в дозирующих измерительных системах, где требуется плавное и точное регулирование и отсечение выдаваемой дозы.
Взрывозащищенность обеспечивается применением соленоида взрывозащищенного СВ с защитой вида «m» и маркировкой 2ExmIIТ4X
ГОСТ 30852.0-2002 (МЭК 60079-061998), ГОСТ 30852.17-2002 (МЭК 60079-1861992).
Исполнения клапанов в соответствии с таблицей
| Обозначение | Клим. испол. | Масса, кг | Контур управл. | Рис. | Механизм РД | Примечание |
| 257.00.00.00 | ХЛ | 30 | внешний | А.1 | + | |
| -01 | ХЛ | 30 | внешний | А.2 | + | |
| -02 | У | 27,5 | внутренний | А.3 | - | |
| -03 | ХЛ | 27,5 | внутренний | - | ||
| -02Ш | У | 20 | внутренний | А.3а | - | с «штампованным» корпусом |
| -03Ш | ХЛ | 20 | внутренний | - | ||
| -02ШН | У | 20 | внутренний | А.3б | - | с «штампованным» корпусомпилоты DN4 для нефти |
| -03ШН | ХЛ | 20 | внутренний | - | ||
| -04 | У | 28 | внутренний | А.4 | + | |
| -05 | ХЛ | 28 | внутренний | + | ||
| -04Ш | У | 22 | внутренний | А.4а | + | с «штампованным» корпусом |
| -05Ш | ХЛ | 22 | внутренний | + | ||
| -06 | У | 32,5 | внутренний | А.5 | - | |
| -07 | ХЛ | 32,5 | внутренний | - | ||
| -06Ш | У | 26 | внутренний | А.5а | - | с «штампованным» корпусом |
| -07Ш | ХЛ | 26 | внутренний | - | ||
| -08 | У | 34,5 | внутренний | А.6 | - | |
| -09 | ХЛ | 34,5 | внутренний | - | ||
| -08Ш | У | 28,5 | внутренний | А.6а | - | с «штампованным» корпусом |
| -09Ш | ХЛ | 28,5 | внутренний | - | ||
| -10 | У | 33,5 | внутренний | А.7 | - | |
| -11 | ХЛ | 33,5 | внутренний | - | ||
| -10Ш | У | 27,5 | внутренний | А.7а | - | с «штампованным» корпусом |
| -11Ш | ХЛ | 27,5 | внутренний | - | ||
| -12 | У | 30,5 | внутренний | А.8 | - | |
| -13 | ХЛ | 30,5 | внутренний | - | ||
| -12Ш | У | 20,5 | внутренний | А.8а | - | с «штампованным» корпусом |
| -13Ш | ХЛ | 20,5 | внутренний | - | ||
| -14 | У | 27,5 | внешний | А.9 | + | |
| -15 | ХЛ | 27,5 | внешний | + | ||
| -14Ш | У | 21,5 | внешний | А.9а | + | |
| -15Ш | ХЛ | 21,5 | внешний | + | ||
| -16 | У | 28,5 | внешний | А.10 | - | с трубкой для охлаждения вспомогательной жидкости |
| -17 | ХЛ | 28,5 | внешний | - | ||
| -16Ш | У | 20,5 | внешний | А.10а | - | с трубкой для охлаждения вспомогательной жидкости |
| -17Ш | ХЛ | 20,5 | внешний | - | ||
| -18 | У | 28,5 | внешний | А.11 | + | с трубкой для охлаждения вспомогательной жидкости |
| -19 | ХЛ | 28,5 | внешний | + | ||
| -18Ш | У | 21,5 | внешний | А.11а | + | с трубкой для охлаждения вспомогательной жидкости |
| -19Ш | ХЛ | 21,5 | внешний | + | ||
| -20 | У | 36 | внутренний | А.12 | + | |
| -21 | ХЛ | 36 | внутренний | + | ||
| -22 | У | 36 | внутренний | А.13 | + | |
| -23 | ХЛ | 36 | внутренний | + | ||
| -24 | У | 31 | внешний | А.14 | - | с трубкой для охлаждения вспомогательной жидкости |
| -25 | У | 31 | внешний | А.15 | - | |
| -26 | ХЛ | 31 | внешний | А.14 | - | с трубкой для охлаждения вспомогательной жидкости |
| -27 | ХЛ | 31 | внешний | А.15 | - | |
| -28 | У | 32 | внешний | А.16 | + | с трубкой для охлаждения вспомогательной жидкости |
| -29 | У | 32 | внешний | А.17 | + | |
| -30 | ХЛ | 32 | внешний | А.16 | + | с трубкой для охлаждения вспомогательной жидкости |
| -31 | ХЛ | 32 | внешний | А.17 | + | |
| -32 | У | 34 | внешний | А.18 | - | с трубкой для охлаждения вспомогательной жидкости |
| -33 | ХЛ | 34 | внешний | - | ||
| -34 | У | 31 | внутренний | А.19 | + | * |
| -35 | У | 31 | внутренний | А.20 | + | * |
| -36 | ХЛ | 31 | внутренний | А.19 | + | * |
| -37 | ХЛ | 31 | внутренний | А.20 | + | * |
| -38 | У | 35,8 | внешний | А.21 | - | с трубкой для охлаждения вспомогательной жидкости |
| -39 | ХЛ | 35,8 | внешний | - | ||
| -50 | У | 23 | внутренний | А.22 | - | для СУГ |
| -51 | ХЛ | 23 | внутренний | - | ||
| Примечания 1 Знак «+» - механизм РД входит в состав клапана; 2 Знак «-» - механизм РД не входит в состав клапана. * Возможность заказа исполнения клапана с «штампованным» корпусом | ||||||
Технические характеристики
| Наименование | Клапан КО | |
| Контур управления | Внутренний (рабочая среда) | Внешний (вспомогательная среда)* |
| Диаметр условного прохода, мм | 100 / 80**** | 100 |
| Пропускная способность, м3/ч | 110 / 90**** | 110 |
| Рабочее давление, МПа, не более | 0,63 / 1,6**** | 0,63 |
| Избыточное давление на «выходе» клапана, МПа, не более | 0,07** | - |
| Потери напора, МПа, не более | 0,1 | 0,1 |
| Вязкость жидкости, мм2/с | от 0,55 до 60 | от 0,55 до 300 |
| Время полного открытия (закрытия) клапана, с, не более | 15(20) | 15(20) |
| Герметичность затворов по ГОСТ 9544-2015 | класс «А» | класс «А» |
| Параметры электропитания клапана: -напряжение, В -род тока |
220 (110, 24, 12)*** переменный (постоянный)*** |
220 (110, 24, 12)*** переменный (постоянный)*** |
| Габаритные и присоединительные размеры | Приложение А | |
| Масса, кг, не более | Таблица 1 | |
| * клапан подключается к системе подачи воздуха (класс загрязненности управляющей среды 10 по ГОСТ 17433-80, расход воздуха 6 л/мин) или к гидростанции с давлением не более 0,63МПа. ** для клапанов с механизмом РД *** по заказу. **** клапаны КО для СУГ | ||
