Кабельные вводы

Назначение
Кабельные вводы предназначены для ввода и фиксации небронированных кабелей сечением жил от 0,75 до 6 мм2 диаметром от 5,5 до 23 мм, кабелей в трубе, а также металлорукавов при подводе их к стационарному электрооборудованию.

Область применения кабельных вводов
Материал деталей кабельных вводов: латунь ЛС59-1 с покрытием Н6 или Н6Х – позволяет использовать вводы во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.

Кабельные вводы удовлетворяют требованиям всех европейских и американских стандартов и имеют сертификат соответствия таможенного союза на применение во взрывоопасных зонах предприятий.

Маркировка взрывозащиты: ExdIIBU/ExeIIU.

Степень защиты от внешних воздействий: IP54/IP67.

Нормы: ГОСТ 14254-2015, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002.

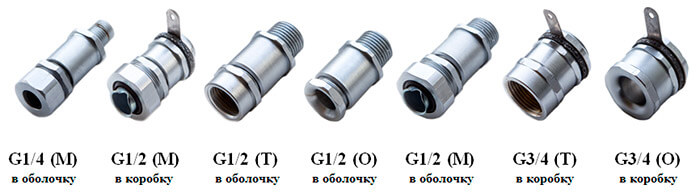

Стандартная резьба: трубная цилиндрическая G1/4; G1/2; G3/4; G1.

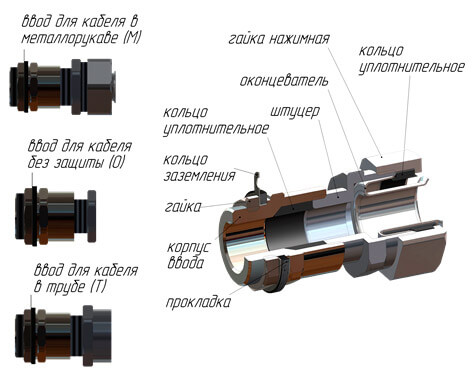

При применении кабельного ввода для коробок с толщиной стенок менее 6 мм ввод вставляется в отверстие в корпусе и закрепляется внутри корпуса с помощью гайки. При применении кабельного ввода для коробок с толщиной стенок более 6 мм ввод вкручивается по резьбе в коробку.

Эксплуатация кабельных вводов в следующих зонах:

• взрывоопасная зона класса 1, в которой при нормальном режиме работы оборудования выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;
• взрывоопасная зона класса 2, в которой при нормальном режиме работы оборудования не образуются взрывоопасные смеси газов или паров жидкостей с воздухом, но возможно образование такой взрывоопасной смеси газов или паров жидкостей с воздухом только в результате аварии или повреждения технологического оборудования.

Параметры вводов кабельных
