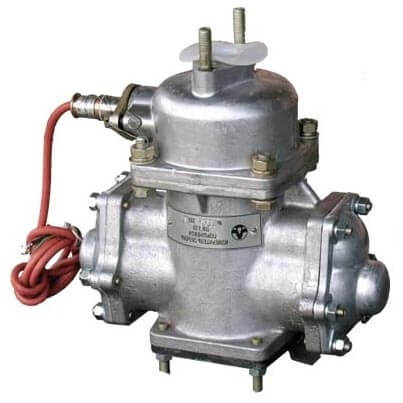

Измеритель объема жидкости ПЖ 2-25 (522.00.00.00)
Описание
Измеритель объема жидкости ПЖ 2-25 предназначен для измерения количества жидкости вязкостью от 0,55 до 40 мм2/с в составе топливораздаточных колонок.
Измеритель объема ПЖ 2-25 изготавливается в климатическом исполнении У категории 1 и может эксплуатироваться при температуре окружающего воздуха от - 40 до + 50 ºС.
Технические характеристики
| Наименование параметра | Норма |
| 1. Условный проход, мм | 20 |
| 2. Рабочее давление, МПа (кгс/см2), не более | 1,6 (16) |
| Испытательное давление, МПа (кгс/см2) - для нефтепродуктов - для сжиженных газов |
0,3 (3) 2,4 (24) |
| 4. Класс точности | 0,25 |
| 5. Масса, кг, не более | 15 |
| Расход, л/мин: - номинальный - максимальный - минимальный |
50 60 5 |
| 7. Минимальная доза измерения, л | 2 |
| 8. Габаритные размеры, мм | 261х140х272 |
Преимущества применения измерителя объема ПЖ 2-25
- Компактная конструкция измерителя.
- Конструктивно измеритель объема ПЖ 2-25 двухпоршневой линейного типа, цилиндры расположены соосно. Поршни имеют двусторонние уплотнения, что позволяет организовать работу измерителя по принципу трехпоршневого. Межпоршневая полость выполняет функцию третьей камеры. На оси коленчатого вала устанавливается золотник и зубчатый диск. Золотник распределяет движение жидкости по камерам, регулирует вход и выход уже отмеренной жидкости.
- Износостойкая работа.
- Износостойкая работа измерителя ПЖ 2-25 достигается за счет применения качественных материалов, соответствующих самым высоким стандартам надежности и безопасности: на коленвале установлено торцовое уплотнение, опоры коленвала выполнены на подшипниках качения из нержавеющей стали, золотник выполнен из "Слана-Н", поршни уплотняются слановыми манжетами.
- Герметичность конструкции измерителя ПЖ 2-25 достигнута отсутствием уплотняемых поверхностей. Съем сигнала происходит непосредственно из "мокрой камеры", герметичный датчик индукционный оборотов установлен в заполненную топливом полость измерителя.
- Электронная юстировка.
- Электронный съем сигнала со счетчика ПЖ 2-25 позволяет задавать и изменять значение импульса (юстировочного коэффициента). Значение импульса датчика оборотов для каждого поста налива записывается в память контроллера КУП.
- Высокая точность.
- Для получения точных результатов измерений, защиты от "дребезга" и отслеживания обратного хода, датчик оборотов ПЖ 2-25 обеспечивает двухканальный счет импульсов. Каждый канал датчика срабатывает от зубьев одного или другого диска.
- Наличие в составе датчика оборотов встроенного микроконтроллера позволяет регистрировать и хранить в энергонезависимой памяти датчика настроечные параметры и информацию о работе устройства.
- Датчики имеют возможность передачи данных по протоколу Modbus RTU через интерфейс связи RS485.
Цена
по запросу
