Гидравлический агрегат ТРК "Ливенка"

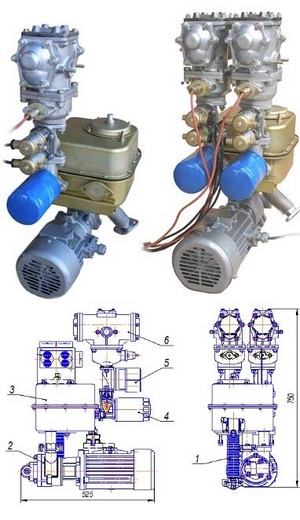

Всасывающая гидравлика Топливораздаточных колонок Ливенка комплектуется унифицированными Гидравлическими агрегатами моноблочной конструкции, в составе из (Рисунок 1):
- приемного патрубка (сильфона) - поз. 1,
- электронасоса шестерённого - поз. 2,
- фильтра-газоотделителя (379.05.00.00) - поз. 3,
- фильтра тонкой очистки топлива (379.03.00.00.00) - поз. 4,
- электромагнитного клапана снижения производительности двойного действия (734.05.00.00-02) - поз. 5,
- измерителя объема ПЖ2-25 (522.00.00.00) - поз. 6.
Каждое изделие произведено согласно самым высоким стандартам точности, надежности и безопасности.
Гидравлический агрегат позволяет выдавать топливо с производительностью 50л/мин и 100л/мин с погрешностью в пределах 0,25%.
Дополнительно в комплект поставки Топливораздаточных колонок Ливенка со всасывающей гидравликой включен приемный клапан КП-40 (устанавливается непосредственно на всасывающем трубопроводе в резервуаре).
Управление Гидравлическим агрегатом осуществляется электронным отсчетным устройством - контроллером, посредством выдачи силовых управляющих сигналов на включение электронасоса БШМ и на открытие клапана двойного действия, а также получения импульсных сигналов от датчика расхода топлива измерителя объёма ПЖ 2-25. Дополнительно в контроллере КУП реализована защита электродвигателей Гидравлического агрегата от пропадания и перекоса фаз питающего напряжения.
Преимущества применения гидравлического агрегата
Преимущества применения гидравлического агрегата, изготовленного ООО Ливенкой:
- унифицированный моноблочный Гидравлический агрегат удобнее в обслуживании;
- применение шестеренчатого электронасоса БШМ с торцовым уплотнением исключает быстрый износ рабочих деталей;
- применение перепускного клапана в конструкции электронасоса обеспечивает работу во время закрытия раздаточного крана ТРК;
- применение динамического газоотделителя центробежного типа с высокой эффективностью газоотделения;
- применение клапана напорного с функцией обратного клапана (предохранительного) предотвращает повышение давления более 3 кг/см2 и поддерживает гидравлическую систему в заполненном состоянии;
- надежная конструкция клапана двойного действия поршневого типа с программируемым управлением;
- двойная система фильтрации топлива 60 и 20 микрон с более легкой заменой фильтра;
- высокая точность и износостойкая работа измерителя ПЖ 2-25 достигается за счет уменьшения количества трущихся деталей и уплотняемых поверхностей;
- для удобства монтажа Гидравлический агрегат комплектуется приемным патрубком (сильфоном).
