Фильтр очистки топлива 379.03.00.00 (разборной конструкции)
Фильтр очистки топлива 379.03.00.00 (разборной конструкции) служит для очистки продукта от механических примесей, увеличивает срок службы отсечного клапана и объёмомера.

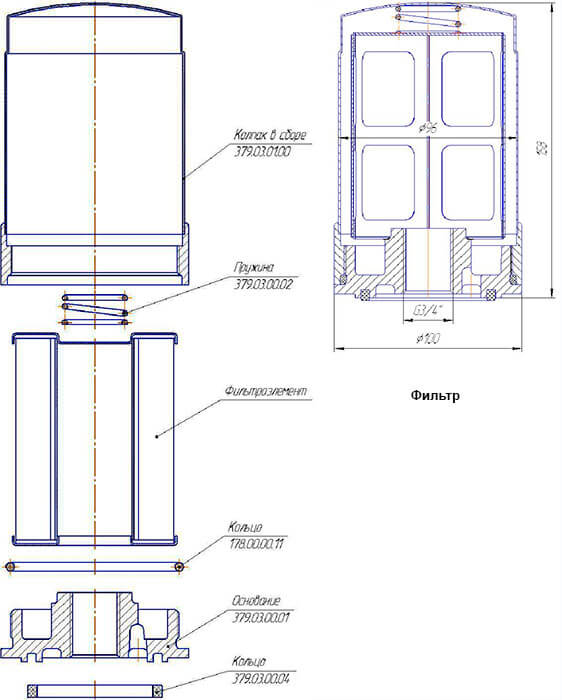

Конструкция фильтра состоит из основания, выполненного методом литья, фильтрующего элемента с различной тонкостью фильтрации (в зависимости от исполнения) от 20 мкм (бумажный) до 500 мкм (сетчатый) и колпака. Фильтроэлемент при засорении можно заменить или очистить.
Для чего необходимо:
1. выкрутить колпак из основания;

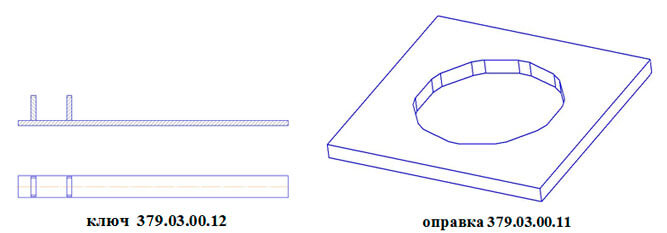

2. установить колпак фильтра в оправку 379.03.00.11 (или зафиксировать колпак в съёмнике для автомобильных фильтров);
3. вставить ключ 379.03.00.12 в пазы основания фильтра и, вращая его против часовой стрелки, открутить основание от колпака;
4. извлечь фильтрующий элемент и произвести его замену или очистку;
5. собрать фильтр в обратной последовательности, при этом уплотнительное кольцо 178.00.00.11 между основанием и колпаком смазать смазкой типа Циатим, при необходимости заменить его на новое.
Цена
Основные исполнения фильтров очистки топлива разборной конструкции
| Обозначение фильтра | Тонкость отсева, мкм | Примечания |
| 379.03.00.00 | 20 | Бумажный ф/э для светлых нефтепродуктов |
| 379.03.00.00-01 | 60 | Сетчатый ф/э для ДТ в зимний и переходный период (нержавеющая сетка) |
| 379.03.00.00-02 | 200 | Сетчатый ф/э для масел (нержавеющая сетка) |
| 379.03.00.00-03 | 500 | |
| 379.03.00.00-04 | 100 |

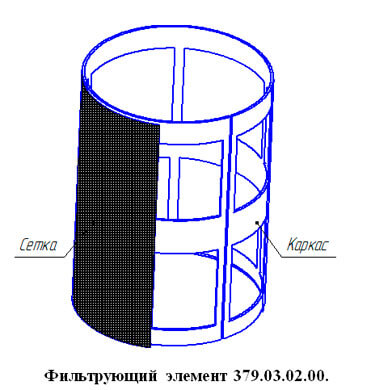

Основные исполнения фильтроэлементов для фильтров очистки топлива разборной конструкции
| Обозначение фильтроэлемента | Тонкость отсева, мкм | Примечания |
| ФТ 023.111.7040 | 20 | Бумажный ф/э для светлых нефтепродуктов |
| 379.03.02.00-01 | 60 | Сетчатый ф/э для ДТ в зимний и переходный период (нержавеющая сетка) |
| 379.03.02.00-02 | 200 | Сетчатый ф/э для масел (нержавеющая сетка) |
| 379.03.02.00-03 | 500 | |
| 379.03.02.00-04 | 100 |
Фильтр 379.03.00.00-01 может оснащаться обогревателем ОФ-0,5, предотвращающим «запарафинивание» фильтра, при его использовании в холодное время года.

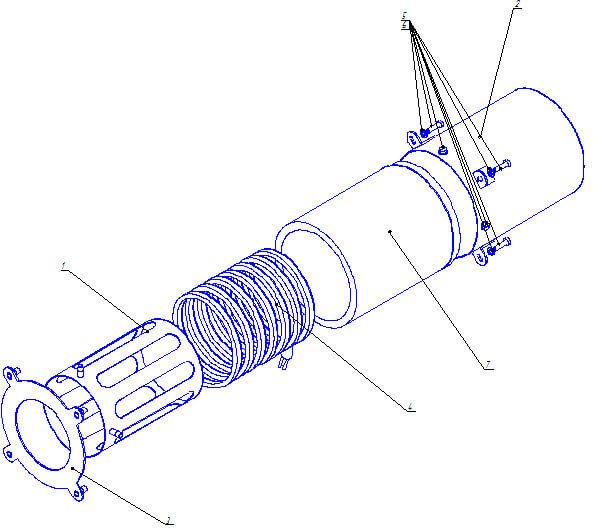

Обогреватель фильтра ОФ-0,5 - 379.06.00.00
1-колба внутренняя; 2-колба внешняя; 3-фланец прижимной;
4-секция нагревательная электрическая;
5-винт, 6-шайба; 7-теплофол С10.
Обогреватель фильтра ОФ-05 (379.06.00.00) –изделие, предназначенное для поддержания положительной температуры внутри фильтра на установках раздачи дизельного топлива в зимнее время года и в районах крайнего севера при температуре наружного воздуха до -40 С.
Обогреватель фильтра монтируется непосредственно на фильтр, тем самым фильтр находится внутри колбы, снабженной электрическим нагревательным кабелем.

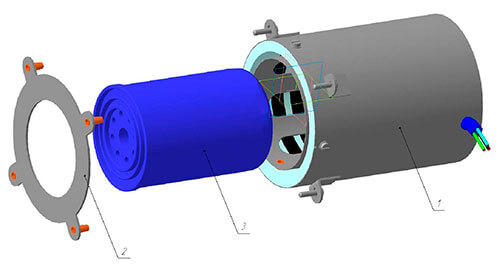

Фильтр в комплекте с обогревателем
1-обогреватель ОФ-05; 2-фланец прижимной; 3-фильтр
