Фильтр-газоотделитель

Фильтр-газоотделитель применяется для очистки нефтепродуктов от воздуха и механических примесей при подачи топлива 50 - 100 л/мин в измерительную линию.

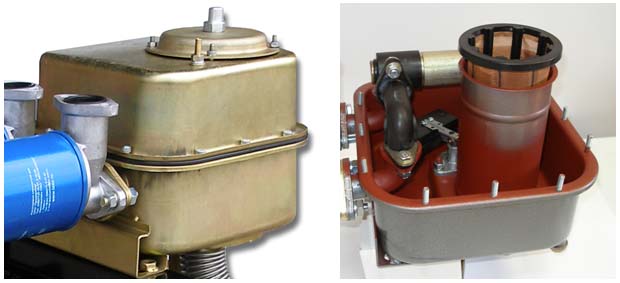

Для облегчения установки и повышения надежности изделия разработан унифицированный фильтр-газоотделитель с меньшим количеством узлов. Конструктивно фильтр-газоотделитель выполнен из двух корпусных деталей методом штамповки и состоит из динамического газоотделителя центробежного типа, поплавковой камеры, обратного клапана (379.01.03.00) и фильтра предварительной очистки (734.02.07.00-01).

Новая компоновка фильтра-газоотделителя дает улучшенный доступ ко всем узлам.

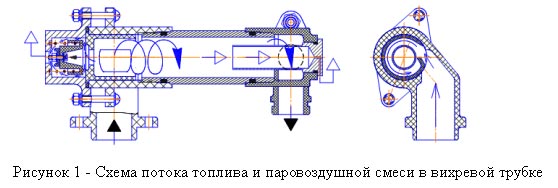

В основу отделения газовоздушной смеси в газоотделителе положен вихревой принцип (рисунок 1). Для получения максимальной эффективности в вихревой газоотделитель установлен воздушный клапан. Экспериментальные исследования показали, что степень газоотделения вихревого газоотделителя с воздушным клапаном на 10% выше.

Поплавковая камера газоотделителя оборудована твердотельным поплавком, что значительно увеличивает ресурс эксплуатации.

В верхней части газоотделителя установлен дополнительный поплавковый клапан, предназначенный для автоматического сброса, накапливающегося при работе газоотделителя воздуха и пара.

Установленный в фильтре-газоотделителе обратный клапан препятствует движению топлива из всасывающей полости обратно в резервуар.

Прямоприводной электронасос БШМ выполнен отдельно от фильтра-газоотделителя, отсутствие ременной передачи не требует периодического обслуживания по натяжению ремня.

В фильтре-газоотделителе реализована возможность выдачи топлива на две измерительные линии (на две стороны ТРК).

Фильтр предварительной очистки увеличенной грязеёмкости с тонкостьй фильтрации 60 МКм. и с защитой от порывов фильтрующей сетки.

Обслуживание фильтра предварительной очистки топлива не приводит к разгерметизации системы и производится без проливов продукта.
