Датчики температуры ДТ
Назначение средства измерений
Датчики температуры ДТ (далее – датчики) предназначены для измерений температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел, не агрессивных к материалу корпуса и передачи результатов измерений во внешние устройства.
Описание средства измерений
Принцип действия датчиков основан на зависимости сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Датчики делятся на модификации без измерительного преобразователя (ИП) и с ИП. Датчики без ИП состоят из ЧЭ (Pt100, Pt500, Pt1000) и внутренних соединительных проводов, помещенных в защитном корпусе и образующих первичный преобразователь (ПП).
Датчики с ИП состоят из ПП (Pt100) и ИП, предназначенных для формирования аналогового и/или цифрового сигнала, размещенных в металлическом корпусе с крышкой.
Датчики с ИП с выходными сигналами от 4 до 20 мА+Hart или RS‑485.

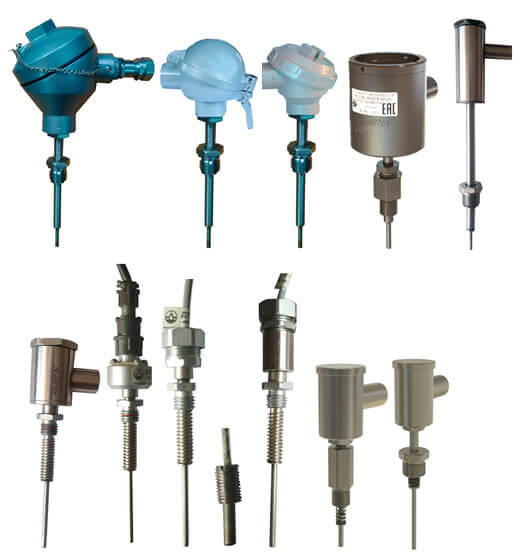

Датчики изготавливаются в различных исполнениях, отличающихся друг от друга конструктивным исполнением корпуса ЧЭ и ИП, применяемым ИП, типом номинальной статическая характеристики (НСХ) по ГОСТ 6651-2009, диапазоном измеряемых температур, диапазоном рабочей температуры окружающей среды и исполнением по взрывозащите.
Цена
Условное обозначение датчиков:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ДТ- | X | X | X | X | X | X | X | X | X |
1. Условное обозначение датчиков.
2. Вид взрывозащиты.
3. Подключение к внешним устройствам.
4. Вид корпуса.
5. Вид первичного преобразователя.
6. Тип кабельного ввода /диаметр металлорукава/уплотнения/длина кабеля.
7. Погрешность измерения.
8. Температура измеряемой среды.
9. Климатическое исполнение.
10. Тип чувствительного элемента.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
| Наименование характеристики | Значение |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100; Pt500; Pt1000 |
| Диапазон измерений*, °С | от -60 до +270 |
| Класс допуска для датчиков без ИП по ГОСТ 6651-2009/МЭК 60571А, B |
А, B |
| Пределы приведенной погрешности к диапазону измерений для датчиков с ИП, % | ±0,15; ±0,25; ±0,5; ±1; ±1,5 |
| Пределы абсолютной погрешности измерения для датчиков с ИП, °С | ±0,2; ±0,4; ±0,5; ±1,0; ±1,5; ±2,0 |
| Минимальная глубина погружения, мм | 10 |
| Время термической реакции, с, не более | 25 |
| Максимальный измерительный ток, мА | 1 |
|
* Указан нижний и верхний пределы диапазона измерений, конкретный диапазон измерений определяется при заказе из ряда, установленного в технической документации изготовителя. | |
Таблица 3 – Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжение питания, В - для датчиков с выходным сигналом от 4 до 20 мА - для датчиков с выходным сигналом RS-485 |
24 от 7 до 12 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Электрическая прочность изоляции, В | 500 |
| Сопротивление изоляции электрических цепей относительно корпуса, МОм, не менее | 20 |
| Габаритные размеры ПП, мм, не более: - диаметр ПП - длинна ПП |
4, 8, 10 от 20 до 2000 |
| Габаритные размеры датчика с ИП, мм, не более: - диаметр - длинна |
100 от 20 до 2200 |
| Масса, кг, не более | 3 |
| Рабочая температура окружающей среды*, °С | от -60 до +85 |
| Степень защиты по ГОСТ 14254-2015 | IP 67 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | Exd-1ExdIIСT6; 1ExdIIСT6Х; Exia‑0ExiaIIВТ6X |
|
* Указан нижний и верхний пределы диапазона рабочей температуры окружающей среды, конкретный диапазон рабочей температуры окружающей среды определяется при заказе из ряда, установленного в технической документации изготовителя. | |
