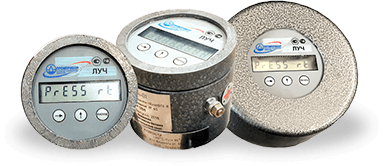

Датчики "ЛУЧ"

Датчики "ЛУЧ" входят в состав расходомеров-счетчиков, предназначеных для измерения объема нефти и нефтепродуктов на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.

Область применения – нефтехимическая промышленность и другие объекты где по условиям эксплуатации возможно их применение. Датчики «ЛУЧ» предназначены для преобразования частоты вращения рабочих органов счётчика (турбинка, винты, овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» и «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» и «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» и «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки. «ЛУЧ-01» и «ЛУЧ-02» используются на ППТ, «ЛУЧ-03» и «ЛУЧ-04» используются на ППВ и ППО.

Принцип работы датчика заключается в преобразовании частоты вращения турбинки в электрические импульсы, усилении их и формировании в прямоугольную форму.

Конкурентные преимущества:

• автономное питание;
• улучшенный современный дизайн;
• наличие персонального пароля от несанкционированного доступа;
• тарировка по нескольким точкам расхода (9 точек);
• возможность изменения единиц измерения объема жидкости (л/с, м3/ч).

Технические характеристики

• Параметры внешнего питания:
  - напряжение от 5 до12 В;
  - ток – не более 40 мА
• Питание - от встроенной литиевой батарейки напряжением (3,6±0,6) В, ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню ( все операции измерения продолжают выполняться).
• Параметры выходных сигналов:
  -Частотный О.К.: (для «ЛУЧ-02»)
  - амплитуда выходного сигнала от 5 до12В;
  - частота выходного сигнала от 10 до 2500 Гц.
• Искробезопасные параметры:
  Ui=14,5 V., Ii=235 мА, Ci= 50мкФ, Li= 10 мГн - для внешних подключений (ЛУЧ -02; ЛУЧ -04).
  Ui=3,7V. , Ii=35,6 мА , Ci= 50мкФ,Li= 10 мГн - при использовании элемента питания.
• Габаритные размеры(ВхШхГ), не более – 123 х 95 х 95 мм
• Среднее время восстановления работоспособного состояния 8ч.
• Средняя наработка на отказ, не менее 25000ч.
• Средний срок службы, не менее 6 лет
• Средний срок службы при работе от встроенного источника питания - до 5 лет (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится!)
• Температура окружающего воздуха от минус 40ºС до 50°С.
