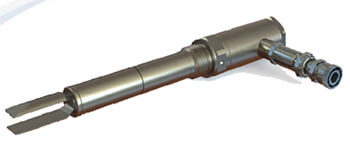

Датчик уровня камертонный ДУК
Описание
Датчики уровня камертонные ДУК предназначены для определения границы раздела «воздух – жидкость», «воздух - сыпучая среда» в трубах и резервуарах.
Принцип действия основан на измерении разницы плотности жидкости (сыпучего продукта) и воздуха.
Датчики используются для работы в системах автоматического контроля регулирования и управления технологическими процессами. ДУК может контролировать снижение или превышение уровня в резервуарах, наличие жидкости в трубопроводе. Датчики пригодны для использования в различных отраслях промышленности: нефтегазовой, химической, пищевой, а также в жилищно – коммунальном хозяйстве.
- Высокая надежность.
- Агрессивные среды.
- Работа под высоким давлением.
Технические характеристики
| Наименование параметра | Значение параметра | |||
| Тип выхода | ||||
| 1 | 2 | 3 | 7 | |
| токовый (4 – 20) мА |
релейный «сухой контакт» |
RS 485 | Namur | |
| Напряжение питания источника постоянного тока U, В | 10-24 | |||
| Максимальный ток потребления I , мА | 5 – 6 (воздух) 15 – 16 (жидкость) |
30 | 10 | 0,2-2,1 (воздух) 2,1-6,5 (жидкость) |
| Максимальные (на контактах реле): ток Iк, А напряжение Uк, В мощность Pк, Вт сопротивление на замкнутых контактах реле Rк,Ом |
– – – – – |
0,1 24 0,6 0,1 |
– – – – – |
– – – – – |
| Параметры искробезопасных цепей: максимальное входное наряжение Ui, В максимальный входной ток Ii, А максимальная входная мощность Pi, Вт максимальная внутренняя индуктивность Li, мкГн максимальная внутренняя емкость Ci, пФ |
24 0,1 0,6 20 20 |
- | 24 0,1 0,6 20 20 |
24 0,025 0,06 10 10 |
| Удельная индуктивность кабеля Lк, мкГн/м Удельная ёмкость кабеля Cк, пФ/м |
1,3 54,8 | |||
| Электрическая прочность изоляции, В | не менее 500 | |||
| Сопротивление изоляции электрических цепей относительно корпуса, не менее, МОм, | 20 - при нормальных климатических условиях и испытательном напряжении 1000 В | |||
Маркировка взрывозащиты
| Обозначение КД | Наименование | Маркировка |
| 1520.00.00.00 | ДУ-К-5-1, ДУ-К-5-3, ДУ-К-5-7 | 1Ex db IIB T5 Gb 0Ex ia IIC T6 Ga X |
| ДУ-К-5-2 | 1Ex db IIB T5 Gb | |
| 1520.00.00.00-01 | ДУ-К-7-1, ДУ-К-7-3, ДУ-К-7-7 | 1Ex db IIB T5 Gb X 0Ex ia IIC T6 Ga X |
| ДУ-К-7-2 | 1Ex db IIB T5 Gb X |
Цена
по запросу
