БЗА (блок заземления автоцистерн)

• Взрывозащищенное исполнение.
• Функция самотестирования.
• Распознавание автоцистерны.
• Непрерывный контроль цепи заземления.

Назначение и принцип работы
Блок заземления автоцистерн БЗА относится к классу Устройств заземления автоцистерн, чаще именуемых как УЗА. БЗА предназначен для снятия заряда статического электричества в процессе сливо-наливных операций нефтепродуктов с проводящей поверхности технологического оборудования. БЗА также может быть использован в процессе загрузки и выгрузки сыпучих, в особенности мелкодисперсных материалов, в химической, угольной и пищевой промышленности, образующих облако пыли, способное к воспламенению.

При достаточной величине накопленного заряда статического электричества, его разряд способен вызвать воспламенение паров нефтепродуктов, находящихся в окружающей атмосфере. Применение БЗА позволяет значительно уменьшить силу и даже полностью исключить образование искровых разрядов, возникающих при соприкосновении с поверхностью оборудования.

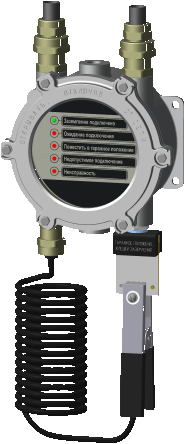

БЗА состоит из литого корпуса с электронным модулем внутри и встроенным табло индикации, отображающим текущий режим работы. Кроме того, в состав прибора входят клещи на пружинном кабеле, подключаемые к внешнему источнику накопления заряда и тестирующая пластина, используемая для диагностики исправности прибора.

Функция самотестирования
Наличие надежного заземления автоцистерны или является важнейшим фактором обеспечения безопасности при проведении технологических операций слива-налива нефтепродуктов. Поэтому наиболее критичные внутренние электрические цепи, используемые в процессе подключения к контуру заземления, подвергаются постоянному тестированию. С этой целью в начале каждого технологического цикла клещи устанавливаются в гаражное положение, что автоматически запускает функцию самотестирования. Дальнейшая работа прибора возможно только при полном прохождении внутреннего теста, о чем свидетельствует включение соответствующего индикатора.

Непрерывный контроль цепи заземления
В процессе работы БЗА постоянно измеряет сопротивление между контактами клещей и контролирует, чтобы его значение не превышало 100 Ом. В случае увеличения сопротивления контактов выше допустимого предела на выходе появляется запрещающий сигнал.
Все настройки прибора программируются по линии связи и сохраняются в энергонезависимой памяти при отключении электропитания.

Распознавание автоцистерны
В момент подключения клещей к поверхности технологического оборудования, БЗА, производит измерение электрической емкости оборудования относительно «земли», тем самым, с достаточной степенью достоверности определяя токопроводящую площадь его поверхности. В случае подключения клещей к оборудованию с относительно небольшой поверхностью или непосредственно к заземленной металлоконструкции, прибор запрещает проведение дальнейших операций.

Технические характеристики
