Быстроразъемные соединения типа «сухой разъем»
Предназначено для быстрого, герметичного, надежного соединения напорного и приемного шлангов, присоединения шлангов к различным устройствам и резервуарам в системе перекачки сжиженных углеводородных газов (СУГ) и различных нефтепродуктов с обеспечением полного отсутствия пролива перекачиваемой среды.
БРС представляет собой конструкцию, состоящую из 2х частей: адаптера и головки присоединительной, имеющих резьбы для присоединения к шлангам или трубопроводам.
Цена
- головка присоединительная - устройство, закреплённое на присоединительном рукаве или трубе, которое содержит в себе подвижные детали для сцепления с ответной частью - адаптером, который содержит обратный клапан.
- адаптер - устройство, закреплённое на неподвижной части трубопровода, к которому пристыковывается головка присоединительная.

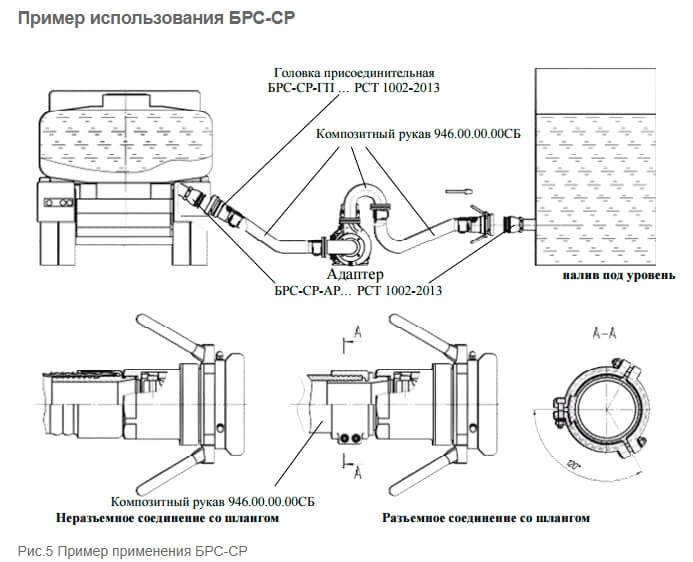

Область применения БРС "СУХОЙ РАЗЪЕМ" эксплуатация автомобильных и железнодорожных цистерн для СУГ и светлых нефтепродуктов; нефтеперерабатывающая промышленность; в технологических процессах нефтебаз и НПЗ.
Соединение осуществляется путем установки головки присоединительной на адаптер и легкого поворота ручки головки присоединительной по часовой стрелке до характерно щелчка.
Герметичность соединения выполняется радиальным уплотнением головки присоединительной, входящего внутрь корпуса адаптера при соединении. Высокая надежность фиксации адаптера и головки присоединительной обеспечивается тремя кулачками роликового типа, расположенными на поворотном корпусе и прижимающие бортик корпуса адаптера к корпусу головки присоединительной.
Преимущества: В отличие от соединений типа camlock, БРС "СУХОЙ РАЗЬЕМ" полностью лишен утечек СУГ и нефтепродуктов, заполняющих рукава при соединении и разъединении.
БРС "СУХОЙ РАЗЪЕМ" в силу надежной конструкции прост в эксплуатации и обслуживании и может быть рекомендован самому широкому кругу потребителей, не имеющих высокой квалификации и опыта работ с заданным видом изделия.
Технические характеристики
| Условный проход, DN, мм | Область прим-я | Материал корпуса | Рабочее давление, МПа | Присоед. размеры | Масса, кг | Габаритные размеры, мм | ||||
| головка присоед. | адаптер | в сборе | головка присоед. | адаптер | в сборе | |||||
| 50 | СУГ | Сталь 12Х18Н10Т | 1,6 | М60х4 левая | 2,7 | 1,5 | 4,2 | 137(L) х 150 х 180 | 70 х 103(L) | 200(L) х 150 х 180 |
| 50 | Светлые нефте- продукты | Сплав Д16 | 1,0 | G2 | 1,5 | 0,7 | 2,2 | |||
| 50 | СУГ | Сталь 12Х18Н10Т | 1,6 | G2 | 2,7 | 1,5 | 4,2 | |||
| 80 | Светлые нефте- продукты | Сплав Д16 | 1,0 | G3 | 4,0 | 1,1 | 5,1 | 195(L) х 170 х 300 | 120 х 134(L) | 275(L) х 170 х 300 |
| 100 | Светлые нефте- продукты | Сплав Д16 | 1,0 | G4 | 7,4 | 2,3 | 9,7 | 220(L) х 230 х 400 | 164 х 155(L) | 320(L) х 230 х 400 |
Габаритные и присоединительные размеры

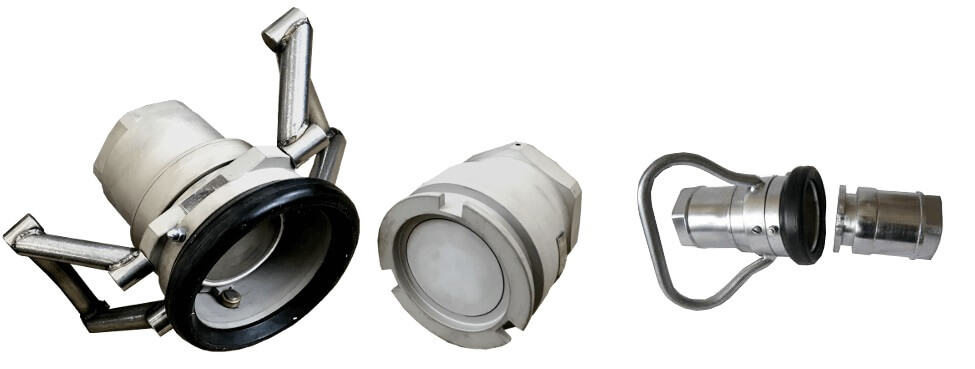

Рис.1 БРС "Сухой разъем" в разъединенном состоянии

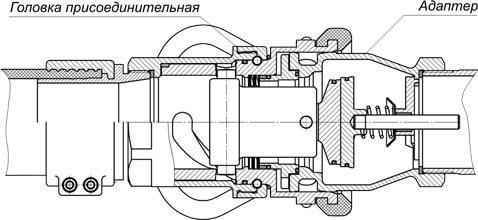

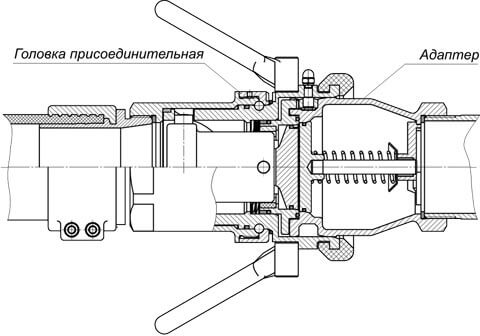

Рис.2 БРС "Сухой разъем" в соединенном состоянии

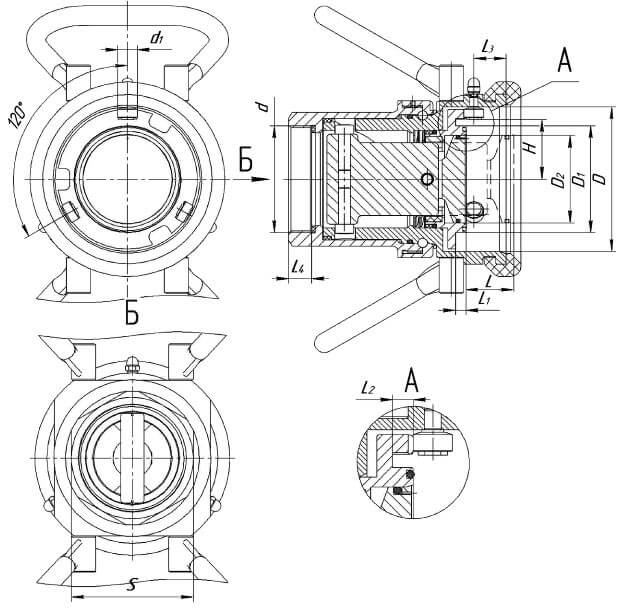

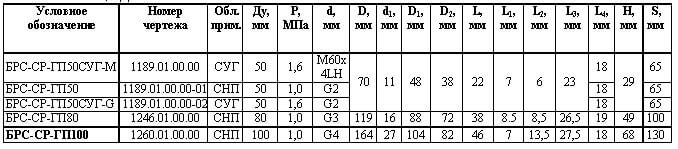

Рис.3 Головка присоединительная

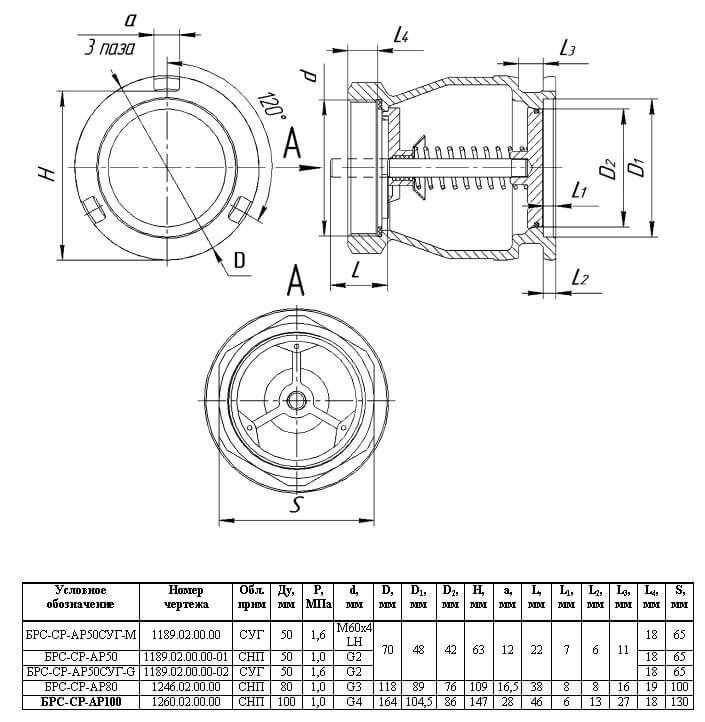

Рис.4 Адаптер
Обозначение быстроразъемных соединений типа "Сухой разъем"
Сухой разъём БРС-СР:
а) быстроразъёмное соединение (в сборе) БРС-СР РСТ 1002-2013;
б) головки присоединительные (компонент):
- головка присоединительная Ду50 БРС-СР-ГП50 РСТ 1002-2013;
- головка присоединительная Ду80 БРС-СР-ГП80 РСТ 1002-2013;
- головка присоединительная Ду100 БРС-СР-ГП100 РСТ 1002-2013.
в) адаптеры с обратным клапаном (компонент)
- адаптер с обратным клапаном Ду50 БРС-СР-АР50 РСТ 1002-2013;
- адаптер с обратным клапаном Ду80 БРС-СР-АР80 РСТ 1002-2013;
- адаптер с обратным клапаном Ду100 БРС-СР-АР100 РСТ 1002-2013.
