Блок управления шлагбаумом (БУШ) 1356.00.00.00
- Взрывозащищенное исполнение
- Высокая безопасность и надежность
- Универсальность применения для автоматизации техпроцессов
Описание
Блок управления шлагбаумом - функциональнй модуль, обеспечивающий управление автоматическим шлагбаумом. Блок выполняет основной алгоритм работы стрелы, управляет электрическим приводом шлагбаума. Дополнительно может управлять стрелой от выносной проводной кнопки или пульта управления.
Блок также можжет управлять светофором, лампой "строб-вспышкой", датчиками наличия препятствий.
БУШ - электронный процессорный блок, имеющий в своем составе энергонезависимую память, канал связи RS-485, 2 входных канала дискретных сигналов для датчиков положения стрелы, 2 входных канала дискретных сигналов для ручного управления "открыть-закрыть", 1 входной канал дискретных сигналов для внешних устройств обнаружения препятствий, 1 входной канал дискретных сигналов для внешних устройств дистанционного управления (радиобрелком), 8 выходных силовых каналов релейного типа для реверсивного включения электродвигателя, включения фонарей светофора, строб-вспышки. Внутри корпуса, так же, установлен узел подогрева с терморегулятором.
Функции блока управления шлагбаумом:
- питание внешних датчиков по входным каналам;
- ограничение тока нагрузки по 3 входным каналам (датчик препятствий, датчики положения стрелы),
- определение состояния датчиков,
- включение и выключение силовых ключей в соответствии алгоритму ПО, в момент перехода фазы через нулевое значение,
- выполнение алгоритма работы шлагбаума в соответствии с заложенным в ПО и командами от ВУ по каналу связи RS-485 MODBUS
- обмен информацией с внешними устройствами по каналу связи в режиме подчиненного устройства;
- хранение результатов работы и параметров настройки в энергонезависимом запоминающем устройстве;
- самонастройку и запись конфигурации по умолчанию при первом включении;
- подсчет времени эксплуатации устройства (моторессурс);
- конфигурирование (изменение порядка работы в пределах базового ПО) по интерфейсу RS-485 MODBUS
- перепрограммирование (замена базового ПО) по интерфейсу RS-485 MODBUS;
- регистрацию конфигурационных изменений (журнал);
- самотестирование рабочего состояния блока и сохранности собственного ПО.
Блоки являются устройством повышенной надежности, специально созданным для жестких условий эксплуатации - повышенной вибрации и работе в широком диапазоне температур. Каждое устройство проходит многократные испытания перед отправкой потребителю.
Взрывозащищенные самозажимные клеммники увеличивают надежность кабельных соединений и скорость электромонтажа. Заливка компаундом внутренней полости устройства позволяет выдерживать значительные вибрационные и ударные нагрузки.
Технические характеристики
| Наименование параметра | Значение |
| Напряжение питающей сети переменного тока, В | ~ 176 … ~264 |
| Потребляемая мощность терморегулятора, ВА, не более | 16 |
| Коммутируемое трехфазное напряжение, В | ~ 240 |
| Номинальная мощность трехфазной нагрузки, ВА, не более | 300 |
| Коммутируемое напряжение на выходах строб-вспышки, В | ~ 240 |
| Мощность нагрузки на выходах строб-вспышки, ВА, не более | 200 |
| Тип входа для датчика наличия препятствий | логический токовый/ логический потенциальный/отсутствует (по заказу) |
| Тип входа для датчиков конечных положений шлагбаума | логический токовый, сухой контакт |
| Тип входа для устройства дистанционного управления | логический потенциальный/открытый коллектор/сухой контакт (по заказу) |
| Тип входов для кнопок "Открыть шлагбаум&", "Закрыть шлагбаум" | открытый коллектор, сухой контакт |
| Интерфейс/протокол связи с устройством верхнего уровня | RS485/MODBUS RTU |
| Диапазон рабочих температур, °С | - 60…50 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP67 |
| Габаритные размеры, мм | 352х312х78 |
| Масса, кг, не более | 2,0 |

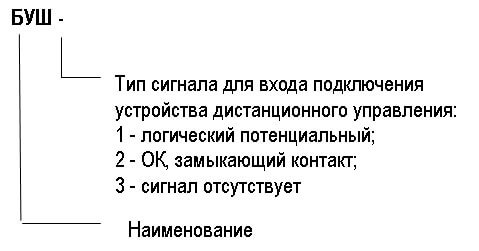

Информация для заказа
