Блок управления и индикации (БУИ) 1104.03.00.00.00
- Взрывозащищенное исполнение
- Высокая безопасность и надежность
- Универсальность применения для автоматизации техпроцессов
Описание
Блок управления и индикации БУИ предназначен для использования, как в составе Распределенной системы управления (РСУ), так и в качестве самостоятельного изделия в различных решениях для автоматизации технологических процессов.
БУИ является контроллером налива и применяется в системах дозирования, в частности, в установках налива, слива и перекачки нефтепродуктов и топливораздаточных колонках.
Получение и передача информации производится по каналам RS485, RS232, IFSF.
Благодаря большому светодиодному дисплею БУИ позволяет отображать большинство параметров процесса. Информация хорошо читаема с расстояния в несколько метров при прямом солнечном освещении. Состав отображаемой информации может быть настроен под конкретные требования.
Основные функции устройства:
- самонастройка и запись конфигурации по умолчанию при первом включении;
- прием команд от более старшего по иерархии, управляющего устройства;
- обработка, хранение принятой информации;
- передача команд устройствам (блокам) "нижнего уровня";
- отображение результатов работы и параметров на встроенном светодиодном табло;
- передачу результатов обработки устройству ВУ;
- самотестирование рабочего состояния блока и сохранности встроенного ПО;
- конфигурирование посредством внешнего программного обеспечение и регистрация конфигурационных изменений в энергонезависимой памяти;
- перепрограммирование (замену базового ПО) по интерфейсу RS-485;
Благодаря использованию цифрового интерфейса блоки можно объединять в сеть стандарта RS485.
Программирование и настройка блока производится с помощью ПО "Универсальный конфигуратор".
БУИ устанавливаются на стационарные и передвижные объекты, имеют маркировку взрывозащиты 2ExеmIIBТ4Х и предназначены для работы во взрывоопасной зоне класса 1, 2, категории взрывоопасной смеси IIВ.
Блоки являются устройством повышенной надежности, специально созданным для жестких условий эксплуатации - повышенной вибрации и работе в широком диапазоне температур. Каждое устройство проходит многократные испытания перед отправкой потребителю.
Взрывозащищенные самозажимные клеммники увеличивают надежность кабельных соединений и скорость электромонтажа. Заливка компаундом внутренней полости устройства позволяет выдерживать значительные вибрационные и ударные нагрузки.
Технические характеристики
| Основные параметры | Норма |
| Напряжение питающей сети, В | ~ 176 … ~264 или - 12 …- 24 |
| Потребляемая мощность, ВА, не более | 20 |
| Выходное напряжение электропитания внешних устройств, В | 12 |
| Нагрузочная способность электропитания внешних устройств(ограничено защитой), А | 0,8 |
| Тип индикатора | светодиодный |
| Высота символов, мм. | 20 |
| Цвет свечения | красный |
| Количество строк | 4 |
| Количество символов в сроке, шт. | 8 |
| Максимальное значение счетчика-сумматора | 232 |
| Максимальное значение обнуляемого сумматора | 232 |
| Максимальное значение сумматора импульсов | 232 |
| Протокол обмена по каналам RS-485 | MODBUS RTU |
| Количество и тип каналов связи | 1- 6, в зависимости от исполнения |
| Количество устройств, подключаемых к каналу связи RS-485, не более | 32 |
| Габаритные размеры, мм | 288х210х65 |
| Масса, кг, не более | 5,0 |

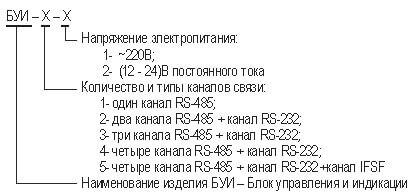

Информация для заказа
