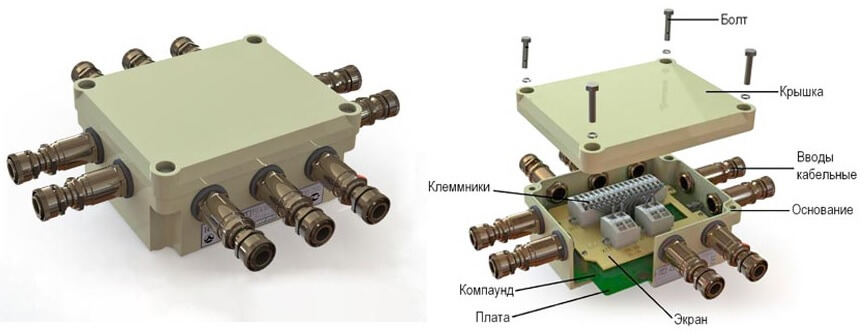

Блок силовой БС 1104.01.00.00.00
- Взрывозащищенное исполнение
- Высокая безопасность и надежность
- Универсальность применения для автоматизации техпроцессов
Блок силовой БС предназначен для использования, как в составе распределенной системы управления, так и в качестве самостоятельного изделия в различных решениях для автоматизации технологических процессов.
БС обеспечивает коммутацию силовых цепей переменного и постоянного электрического тока посредством электронных интеллектуальных ключей. Управление обеспечивается по цифровому интерфейсу RS485.
Основные функции блока:
- обмен информацией и принятие команд от внешних устройств по каналу связи в режиме подчиненного устройства;
- слежение за наличием, величиной и фазой напряжения на входах силовых ключей;
- включение и выключение силовых ключей немедленно, при поступлению команды, или в момент перехода фазы тока через нулевое значение;
- групповое включение и выключение ключей;
- защита выходов от короткого замыкания и перегрузки по току;
- хранение результатов работы и параметров настройки в энергонезависимой памяти; самонастройка и запись конфигурации по умолчанию при первом включении;подсчет времени эксплуатации и количества включений устройства (моторесурс);
- возможность конфигурирования и обновления прошивки (замена базового ПО) по интерфейсу RS-485 MODBUS; хранение истории конфигурационных изменений (электронный журнал);
- самотестирование работоспособности и контроль целостности внутреннего ПО.
Благодаря использованию цифрового интерфейса блоки можно объединять в сеть стандарта RS485. Программирование и настройка блока производится с помощью ПО "Универсальный конфигуратор". БС устанавливаются на стационарные и передвижные объекты, имеют маркировку взрывозащиты 2Exеm[ia]IIBТ4 X и предназначены для работы во взрывоопасной зоне класса 1, 2, категории взрывоопасной смеси IiВ.
Технические характеристики
| Наименование параметра | Значение |
| Напряжение электропитания: переменного тока, В постоянного тока, В | 176...264 12…24 |
| Потребляемая мощность, ВА, не более | 5 |
| Количество силовых выходов, шт. | 2, 4, 6 или 8 |
| Тип силового выхода | электронное реле |
| Наибольшее напряжение, коммутируемое силовым выходом (действующее значение при пассивной нагрузке), В | ~240 |
| Наибольший рабочий ток силового выхода, А | 3* |
| Максимально допустимое напряжение на силовом выходе в закрытом состоянии, В, не более | 420 |
| Интерфейс и протокол связи с устройством верхнего уровня | RS485, MODBUS RTU |
| Температуре окружающего воздуха,°С | - 40 … +50 |
| Климатическое исполнение | УХЛ |
| Степень защиты от воды и пыли | IP54 |
| Габаритные размеры | 352х322х78 |
| Масса, кг, не более | 2 |
| * Ограничено схемой защиты по току | |

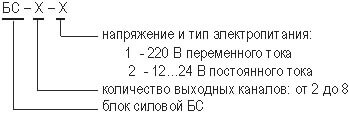

Информация для заказа
