АНВВ-15 (для масел)
Агрегат напорно-всасывающий выносной АНВВ-15 (в дальнейшем агрегат) предназначен для подачи масла с кинематической вязкостью от 6 до до 300 мм2/с (сСт) к маслораздаточным колонкам, не имеющим в своём составе электронасосов.
Агрегат изготовлен в климатическом исполнении У4 с использованием при температуре окружающей среды не ниже плюс 6 ºС и относительной влажности от 30 % до 100 % при температуре 25 ºС и атмосферном давлении от 84 до 106,7 кПа.
Агрегат может эксплуатироваться во взрывоопасной зоне класса "2" по ГОСТ Р51330.9-99, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко и существует непродолжительное время.
Составные части агрегата, и их электрооборудование выполнены во взрывозащищенном исполнении и соответствуют условиям эксплуатации в части требований взрывозащиты.
Основные параметры и характеристики
| Основные параметры | Норма |
| 1. Номинальный расход (подача), л/мин: | 15+5 |
| 2. Максимальная высота самовсасывания, м: | 2 |
| 3. Установленная мощность привода насоса, кВт | 1,1 |
| 4. Напряжение питающей сети, В | 380 +10% -15% |
| 5. Тонкость фильтрования на фильтре, мм: | 0,5 |
| 6. Диаметр условного прохода трубопроводов на входе в насос, мм | 40 |
| 7. Масса, кг, не более | 60 |

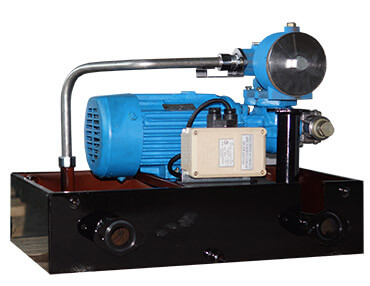

Агрегат смонтирован, на предприятии-изготовителе, на монтажном поддоне, что позволяет производить монтаж агрегата без фундамента. Агрегат на монтажном поддоне устанавливается в непосредственной близости от резервуара, но не более 5 м. Планируется по высоте так, чтобы монтажный поддон выступал над "нулевой" отметкой до 100 мм, для исключения попадания ливневых вод в поддон.
Основной функцией поддона является сбор проливов топлива при обслуживании агрегата. Сливной трубопровод, выходящий в нижней части поддона, соединить с любым видом трубы или шлангом и отвести к емкости для сбора проливов нефтепродуктов.
